Технические чертежи для ремонта.

Здравствуйте.
На примере готового технического проекта, а так же пояснений, вы можете принять для себя решение - нужны вам чертежи или по старинке делать ремонт и сталкиваться с трудностями и многочисленными вопросами от рабочих.

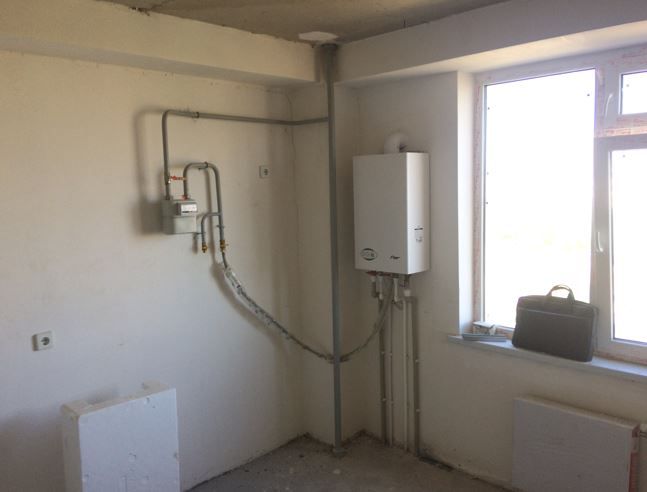

Кухня (фото с объекта) - от застройщика двухконтурный газовый котел, горячая вода и отопление от котла.

Многие заказчики при проведении ремонта пренебрегают необходимостью составления технических чертежей, считая их лишними расходами и полагаясь на мастерство выбранного исполнителя (бригаду строителей или отдельного узконаправленного специалиста.

Результат ремонта без технических чертежей можно увидеть в самом его конце. Не правильно распланированы розетки, небольшое количество розеток, неправильно указана высота, выключатель освещения расположен не удобно, нет проходного выключателя, освещение тусклое и так далее. Похожие примеры можно перечислять бесконечно.
__________________
Грамотно разработанные технические чертежи залог успеха в ремонте, а так же избавит заказчика от головной боли и бесконечных вопросов от строителей.
__________________
Ваша бригада получит на руки альбом с техническими чертежами на которых указаны точные размеры по демонтажу / возведению перегородок, декоративных и гипсокартонных конструкций.

__________________
Обмерный план помещений с указанием размеров и доп. информации.

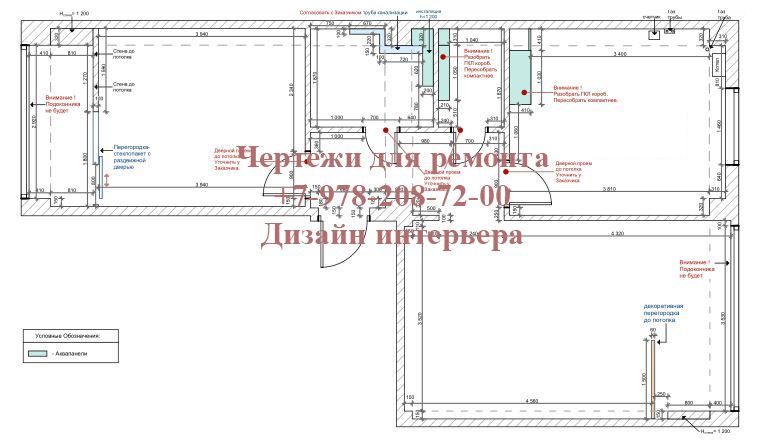

Демонтаж стен с размерами и доп. информацией


Монтаж стен с размерами и доп. информацией

Перепланировка с размерами и доп. информацией

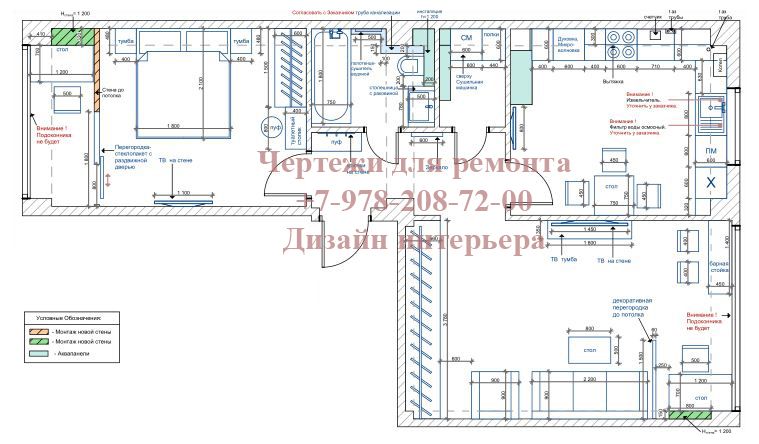

План расстановка мебели, техники с размерами и доп. информацией

Вы уже посмотрели первые чертежи ( монтаж / демонтаж, перепланировка, план с мебелью) и вроде бы все понятно - но сразу вам поясню:

Первым делом разрабатывается План расстановка мебели техники, дополнительные перегородки, конструкции из гипсокартона, расстановка в санузле.

Только после Утверждения чертежа - план расстановка мебели_ техники, подготавливаются чертежи демонтаж / монтаж стен, перепланировка. Далее разрабатываются остальные чертежи.

При небольших изменениях например: смещение стены, перестановка мебели, техники, расположение сантехники в санузле - придется переделывать все разработанные чертежи, что займет еще больше времени на подготовку технических чертежей.

Когда разрабатывается чертеж - план расстановка мебели _ техники
Сразу нужно сказать исполнителю:
"Я буду переставлять мебель - диван, кровать, стол письменный".

Такие изменения в будущем возможны например в помещениях: детская, спальня, балкон - нужно будет продумать варианты с розетками и освещением ,чтобы не было паутины на полу, стенах - удлинители и не понятные провода, которые будут мешать, освещение тоже нужно продумать грамотно.

Изменения в санузле не возможны.

В помещение Кухня гостиная - изменения могут быть если большая площадь помещения. Кухонный гарнитур никуда не сдвинуть, а вот диван и ТВ зону возможно перепланировать, все индивидуально и зависит от площади помещения.

_________________________

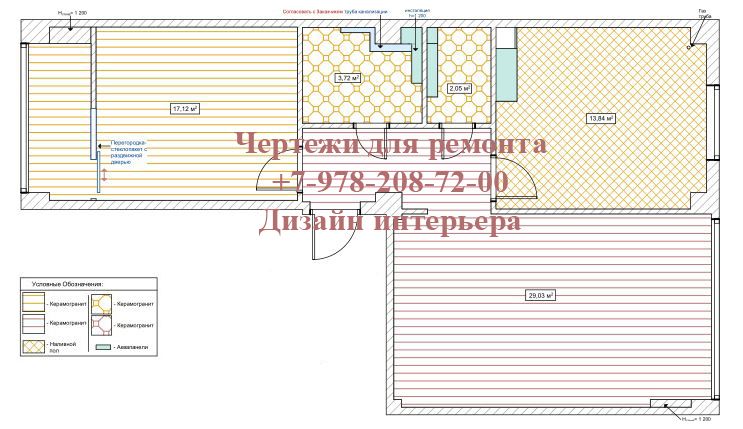

План напольного покрытия с указанием площади каждого помещения.
На чертеже указывается напольное покрытие, что не маловажно при выравнивание пола. Нужно заранее учитывать и просчитывать толщину напольного покрытия, чтобы в итоге был один уровень пола.

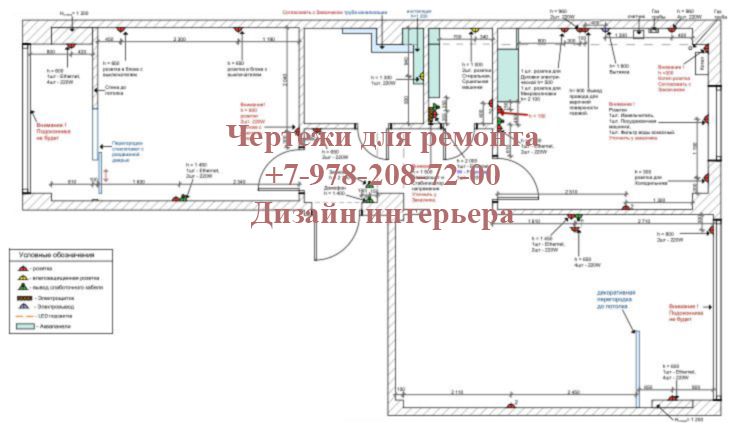

План розеток с размерами и доп. информацией.
напишу коротко "розеток много не бывает".

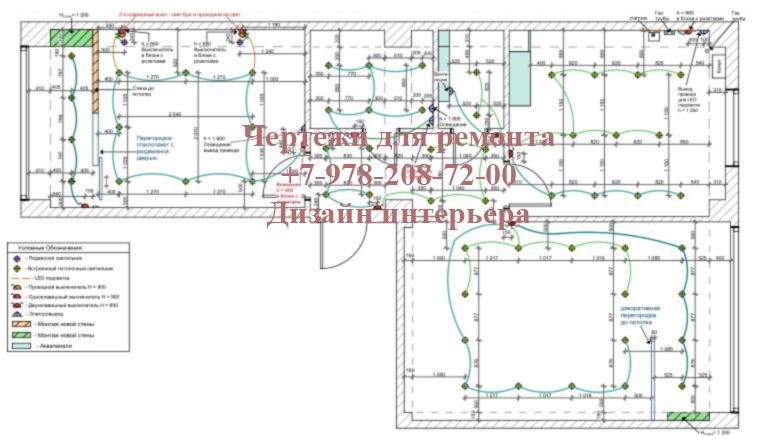

План освещения с размерами и доп. информацией.
Освещение планируется согласно расстановки мебели и пожеланий, так же нужно запланировать проходные выключатели.
Проходной выключатель это не роскошь или лишние траты, вот несколько примеров:
1- зашли в квартиру вкл. свет, в другой части коридора установить проходной выкл.
2- Спальня_ при входе выключатель, а так же проходной выкл. возле тумбочки.
3- Кухня гостиная_ при входе выключатель, а так же проходной выкл. возле стола, дивана.

Освещение может быть как 2-4 варианта (люстра, точки, треки, световые линии), бра на стене, поэтому заранее продумываются варианты включения и выключения световых приборов.


План теплого пола водяного с размерами и доп. информацией.
В данной квартире установлен от застройщика двухконтурный газовый котел.

Так же можно рассмотреть и другие варианты теплого пола.

План потолков с площадью потолков в помещениях, а так же указанием ригель-балки и доп. информацией.
Потолок может быть натяжной по всей площади потолка, многоуровневый, с подсветками, закладными для шкафа, кухни.

Кондиционеры в помещениях с размерами и доп. информацией..


Если разрабатываются Только технические чертежи Без дизайн проекта, то подготавливается чертеж _ план покрытия стен _ (обои, декор. штукатурка, плитка, гипсовые панели и т.д.) на чертеже указывается информация, строители сразу могут понять какое покрытие будет на стенах, производится подготовка стен согласно информации.
________________________________



Технические Чертежи экономят заказчику время, деньги и нервы.

Наличие технических чертежей сокращает сроки ремонта в среднем на 20%.
Строительная бригада не сидит без дела.

Технические чертежи позволяют прорабу заниматься контролированием качества работ, а не бесконечным согласованием технических моментов.
