Разметка на участке своими силами. Метод диагоналей.

Вам понадобится рулетка (желательно больше, чем самая длинная сторона вашего дома), колышки, молоток и, как минимум, 2 человека. Суть метода в равности диагоналей.

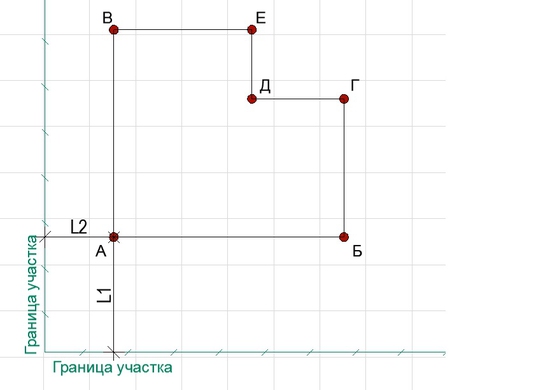

На рисунке 1 границы участка и границы фундамента с основными точками. Все размеры абстрактны!

Разбивка по рисунку 2. Дом разделяем на прямоугольники (показаны синим и красным цветом), добавляется точка Ж на линии А-В.

Расстояния L1 & L2 – в соответствии с градостроительным планом.

T – забиваем временный колышек

T – забиваем основной колышек


Рисунок 1.

Рисунок 2.

1. Откладываем от т.О расстояние О-А2 T , А2-Б1 T,О- А1 T,А1-Ж1 T

2. Откладываем А1-А, А2-А и бьем T

3. Проверяем расстояния О-А и А2-А1. Они должны быть равны (у ровного прямоугольника/квадрата диагонали равны). Если нет, то корректируем и опять проверяем. Забиваем T в точке А

4. Откладываем от т.А расстояние А-Ж

5. Проверяем диагонали А1-Ж и А-Ж1, корректируем. Забиваем T в точке Ж

6. Откладываем от т.А расстояние А-Б

7. Проверяем диагонали А2-Б и А-Б1, корректируем. Забиваем T в точке Б

8. Откладываем от т.Ж расстояние Ж-Г

9. Откладываем от т.Б расстояние Б-Г

10. Проверяем диагонали А-Г и Б-Ж, корректируем. Забиваем T в точке Г

11. Аналогичным образом для синего прямоугольника забиваем колышки в точках Д, В, Е

Надеюсь понятно))
