Монтаж инженерных коммуникаций
Плюсом одновременного проектирования и монтажа всех инженерных систем в загородном доме можно назвать идентичность предлагаемых технологических решений, правильно связывающих воедино все оборудование дома и простоту организации рабочего процесса - за все этапы будут курировать закрепленные за одним домом и проектом инженеры, знающие все характеристики конкретного дома и технические нюансы используемых решений.

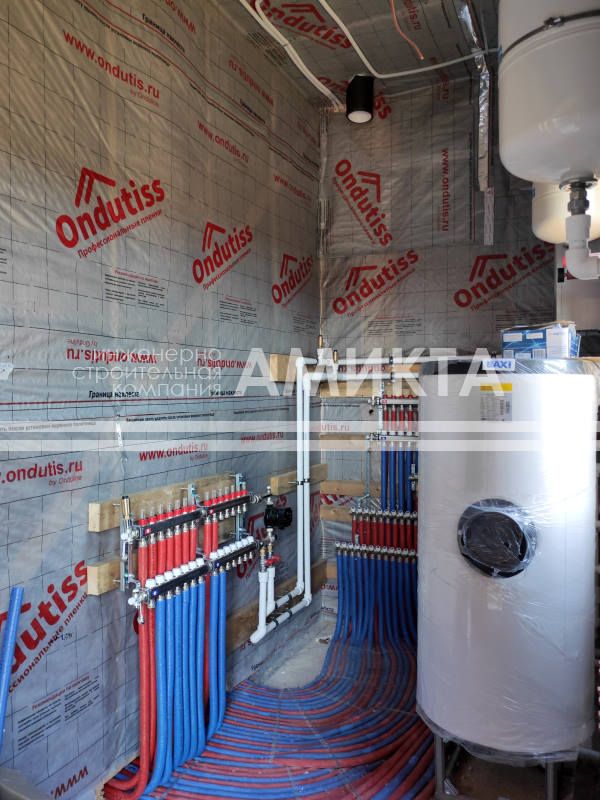

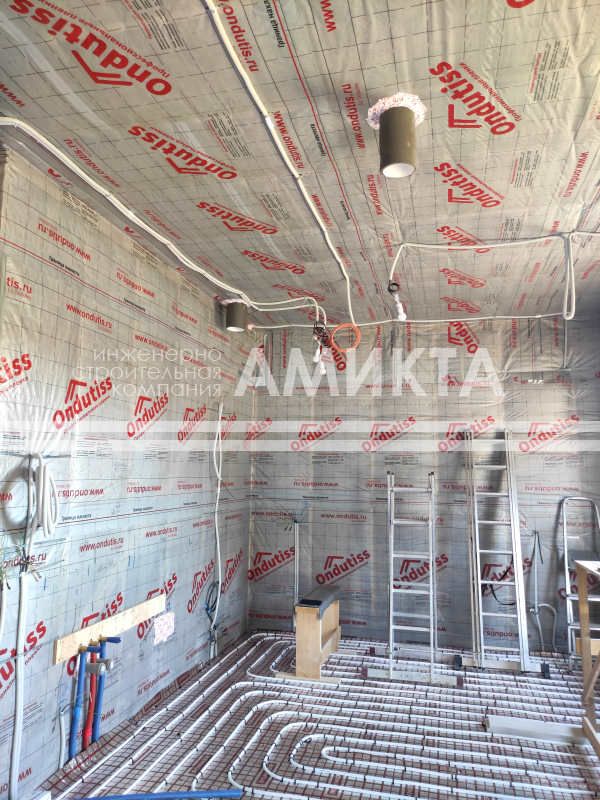

На фото - реализация полного спектра инженерных систем, включая монтаж систем обогрева (с радиаторами и водяным теплым полом), водоснабжения, канализации, электрики и вентиляции в частном доме.

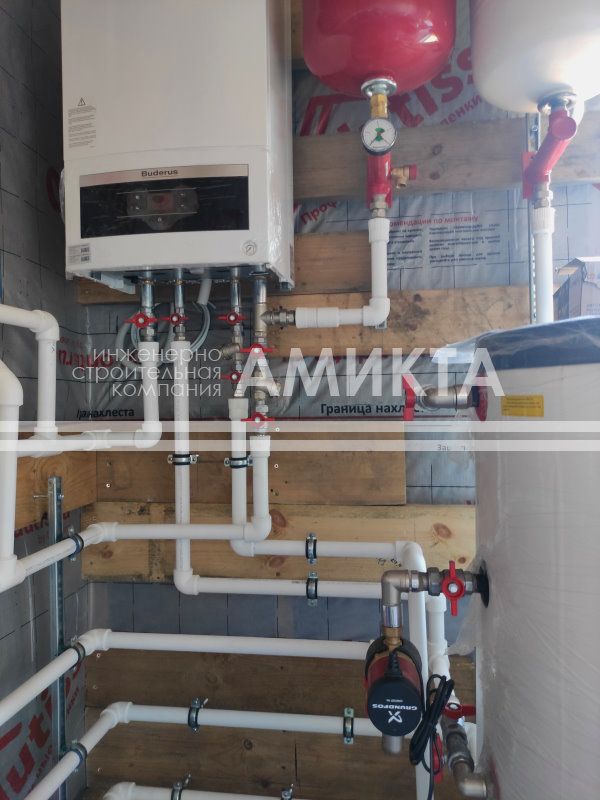

На фото - установка газовой котельной с газовым отопительным котлом мощностью 24 кВт, использующим в качестве топлива сжиженный газ, водонагревателем косвенного нагрева объемом 200 литров, служащим для подготовления горячей воды, распределительными коллекторами для систем напольного обогрева, радиаторов, горячего и холодного водоснабжения, мембранными баками, насосами, элементами безопасности, клапанами, фильтрами, фитингами и запорными элементами, соединенными между собой укрепленными полипропиленовыми трубами.

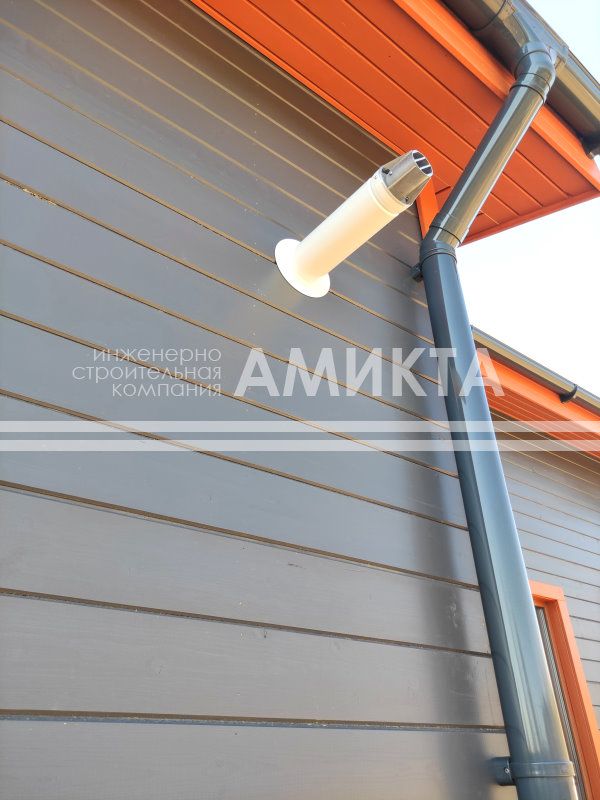

Абсолютно любая котельная, применяющая в качестве горючего газ (магистральный либо сжиженный), твердое или жидкое горючее, должна быть снабжена конструкцией, отвечающей за впуск воздуха на конфорку котла отопления и отводящими продукты сгорания из помещения котельной. Наилучшим методом реализации этих систем для газовой котельной является коаксиальный дымоход - конструкция из внутренней и внешней труб, по одной из которых воздух подается на горелку, а по другой продукты горения выводятся из помещения.
На фото - сборка алюминиевого коаксиального дымохода, служащего для установки вместе с типовыми газовыми настенными котлами.
При сборке котельной к отопительному котлу присоединяют разные трубы, по которым в котел для прогрева подается теплоноситель (жидкость, за счет которой осуществляется передача тепла в отопительных системах) и после этого выводится в разогретом состоянии. Также трубами котел связывается с водонагревателем косвенного нагрева (в случае, если в котельной также осуществляется приготовление воды для систем горячего водоснабжения), расширительными баками и другим оборудованием котельной. Для удобства монтажа, эксплуатации и модернизации котельной каждую такую трубу снабжают долговечными запорными приспособлениями. Для очистки теплоносителя от потенциальных засорений и механических примесей дополнительно устанавливаются фильтры, для обслуживания которых также монтируются краны.
На фото - подключение к газовому котлу полипропиленовых труб с установкой фильтров и латунных шаровых кранов.
Автономная отопительная система частного дома функционирует за счет жидкого теплоносителя, нагревающегося с помощью котла и передающего свое тепло, циркулируя сквозь радиаторы отопления или контуры водяного тёплого пола. За счет своих физических свойств теплоноситель, как и абсолютно любая другая жидкость, изменяет свой объем при изменении температуры (охлаждении либо нагреве). Поскольку отопительная система является изолированной, возникновение избыточного объема теплоносителя нуждается в компенсации, позволяющей избежать деформационного повреждения труб либо отопительного оборудования, спровоцированного увеличением объема теплоносителя. Для этого котельные снабжают особыми воздухонепроницаемыми накопителями, способными выдерживать значительный рост давления - расширительными емкостями.
На фото - подсоединение расширительного бака к газовому настенному котлу.
Для устройства системы нагрева горячей воды в загородном доме монтируют, обычно, комбинацию из котла и напольного водонагревателя косвенного нагрева, в котором определенный объемом встроенного накопителя резерв воды прогревается косвенным методом, с помощью проходящего сквозь водонагреватель теплоносителя, доведенного котлом отопления до требуемой температуры и циркулирующего далее от водонагреватель по всей системе отопления дома (радиаторам или контурам системы теплого водяного пола).

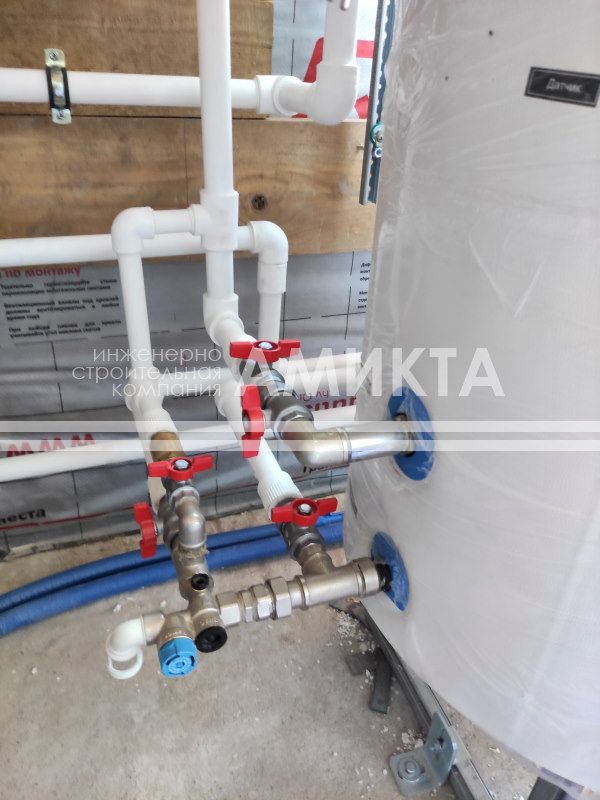

На фото - установка бойлера косвенного нагрева вместимостью 200 л, выполненная совместно с установкой циркуляционного насоса, группы безопасности, фильтра и шаровых кранов. Управление водонагревателем и котлом выполняется с помощью получения информации о текущей температуре воды в накопителе бойлера, определяемой с помощью датчика.

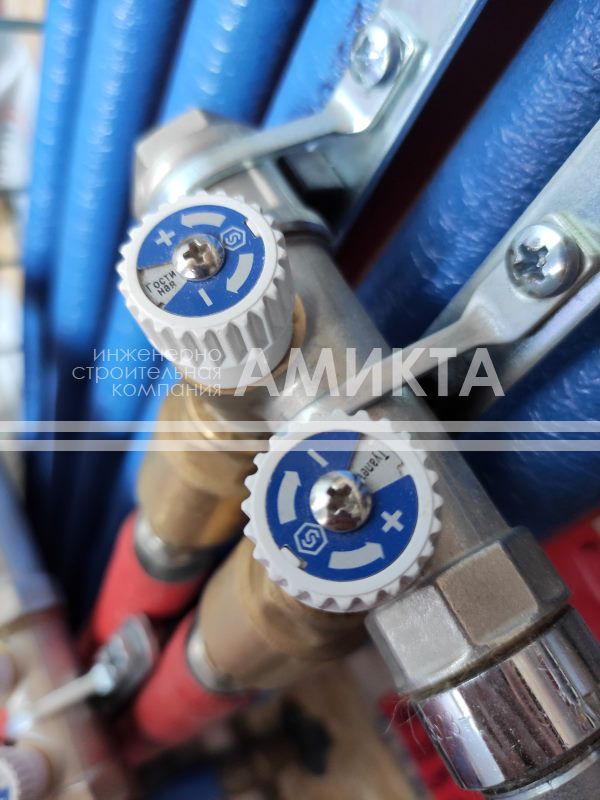

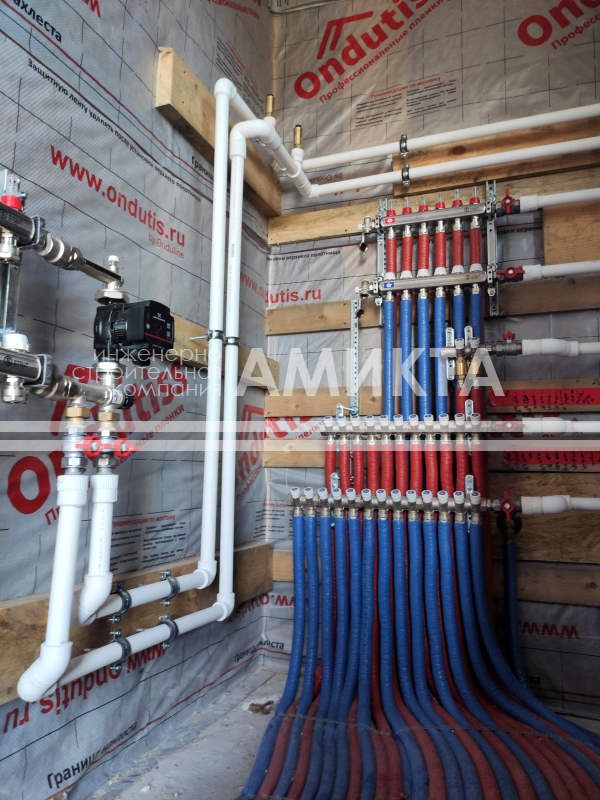

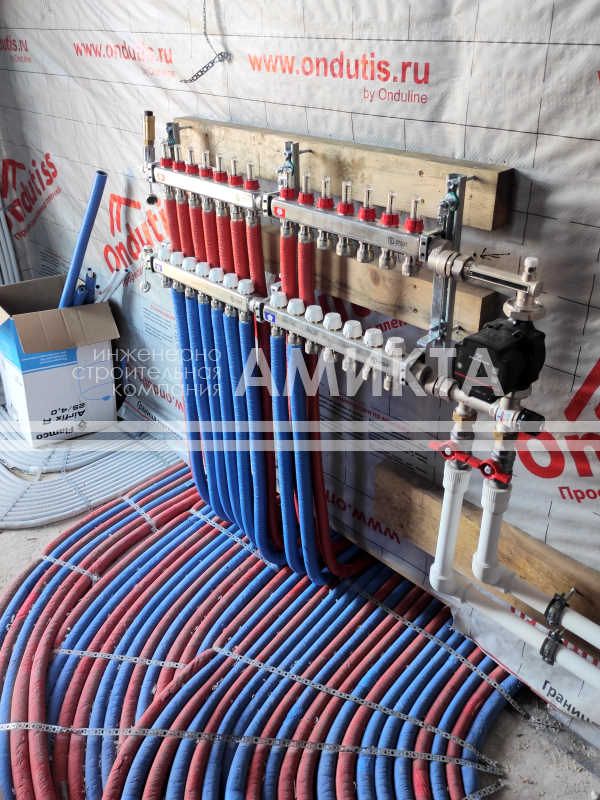

На фото - монтаж распределительных коллекторов для систем радиаторного отопления, водяного тёплого пола, холодного и горячего водоснабжения. Воплощение монтажа трубопроводов отопления и водоснабжения коллекторным (лучевым) методом предоставляет возможность обеспечить наибольшую работоспособность и надежность всех технических коммуникаций. Коллекторные гребенки с помощью установленных на них регуляторов позволяют управлять разрозненно каждой подводящей и обратной трубой, соединенной с радиатором, контуром тёплого пола или водорозеткой, служащей для присоединения сантехнических приборов или бытовой техники, подстраивая необходимый уровень давления воды или теплоносителя и предоставляя возможность полного их перекрытия для проведения работ по сервисному обслуживанию, ремонту или демонтированию отопительных либо сантехнических приборов.
Внутри системы тёплого водяного пола по трубопроводам и распределительному коллектору беспрестанно двигается теплоноситель (незамерзающая жидкость или подготовленная вода). При движении внутри теплоносителя неминуемо образовываются пузырьки воздуха, которые при значительном скоплении способны снизить эффективность работы системы отопления или абсолютно вывести ее из строя. Для отведения этого воздуха установку коллектора теплого пола сопровождают монтажом специального устройства - воздухоотводчика.

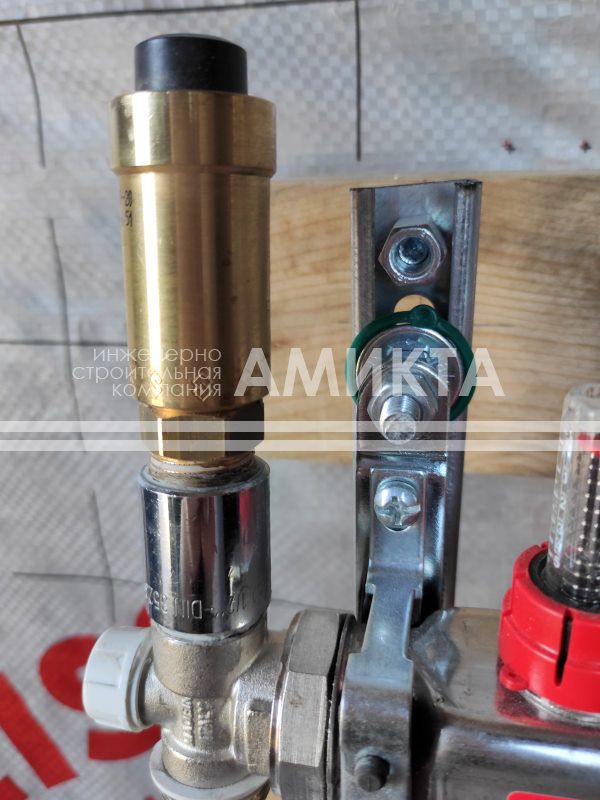

На фото - установка воздухоотводчика, действующего в автоматическом режиме следующим образом: воздух попадает внутрь воздухоотводчика, фиксированного в максимально высоко находящейся точке замкнутой системы, снижая тем самым уровень жидкости на его внутреннем клапане и перемещая вниз встроенный поплавок, открывающий клапан выпуска.
При отоплении загородного дома комбинацией из систем радиаторного обогрева и водяного тёплого пола специалисты в обязательном порядке включают в перечень отопительного оборудования смесительные, служащие для охлаждения разогретого до температуры радиаторного обогрева теплоносителя до более низких показателей, требуемых системе напольного отопления. Понижение температуры реализуется за счет подмеса обратного потока теплоносителя, уже прошедшего сквозь отопительную систему дома и отдавшего свое тепло и выполняется в автоматическом режиме, с помощью комбинации разнообразных клапанов и насосов.
На фото - сборка насосно-смесительного узла с термостатическим клапаном и циркуляционного насоса.
Для комфорта использования ванных комнат в летний период традиционно применяют присоединение полотенцесушителей через линию горячего водоснабжения. Такое инженерное решение предоставляет возможность в теплое время года, когда бойлерная работает исключительно на подготовку горячей воды, а система радиаторного либо напольного отопления остается выключенной, оставлять полотенцесушители нагретыми благодаря циркуляции через них воды из водонагревателя (традиционного или косвенного нагрева), отвечающего за горячее водоснабжение.

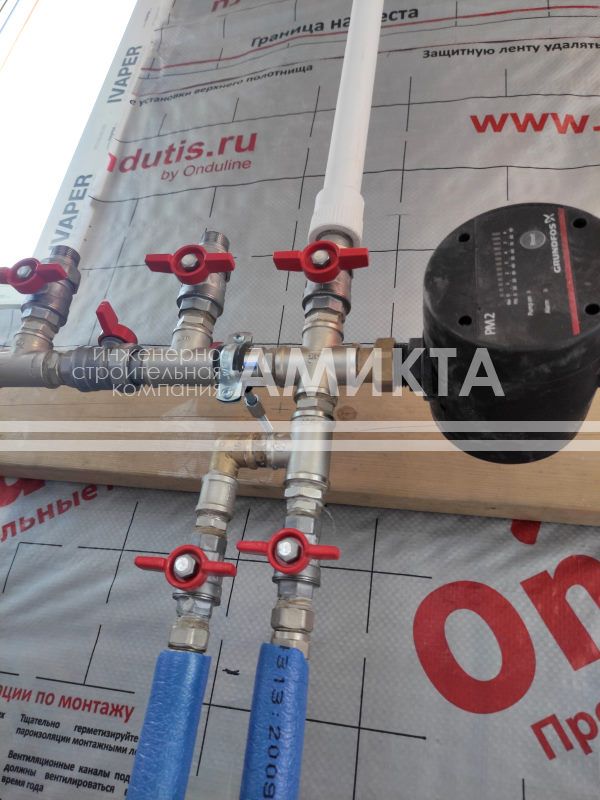

На фото - подсоединение полотенцесушителей через распределительный никелированный коллектор и обратные пружинные муфтовые клапаны.
Для поступления воды в коттедж в большинстве случаев собирают группу из различного гидрооборудования, предназначенного для постоянной подачи воды, исключающей перепады давления и позволяющей на протяжении многих лет обеспечивать дом водой. Неотъемлемой составляющей такой системы можно назвать расширительные баки - гидроаккумуляторы.

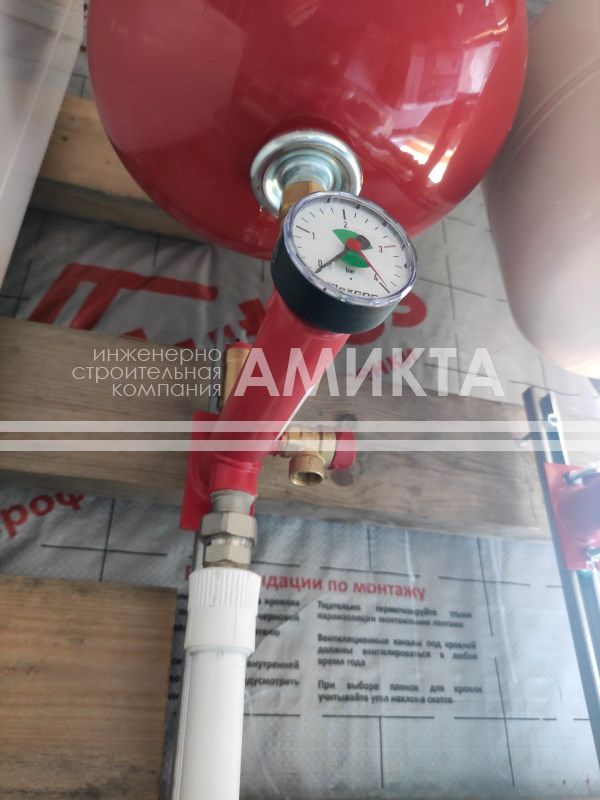

На фото - установка мембранного расширительного бака, отвечающего за сокращение гидравлических ударов, минимизацию работы насосов и поддержку необходимого давления. Внутри прочного герметичного корпуса бака расположена гибкая растягивающаяся мембрана, отделяющая воду от воздуха.

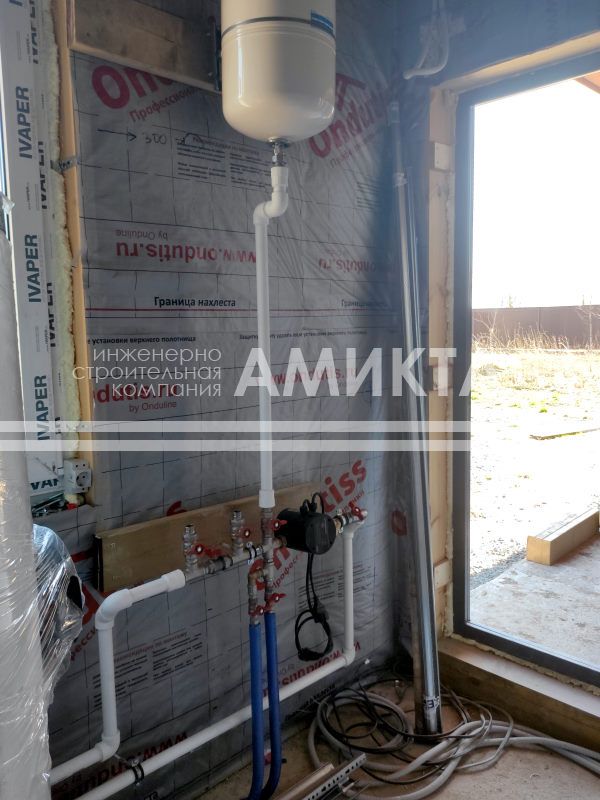

На фото - установка регулятора давления, отвечающего за управление насосом в гидросистеме, оснащенного защитой от «сухого хода», предохраняющей насос от поломки, имеющего аварийный сигнал цикличности и функцию автоматического перезапуска. Совокупный монтаж регулятора давления и расширительного бака существенно понижает число циклов старта и остановки основного насоса, значительно продлевая срок его службы.
Для предварительного очищения поступающей в коттедж воды монтируются сетчатые косые фильтры, служащие для удаления из потока воды всевозможных механических примесей. За счет своей конструкции при установке на горизонтальные участки водопроводной трубы такой сетчатый фильтр позволяет качественно удалить все физические загрязнения. При сервисном обслуживании системы водоснабжения эти фильтры требуют демонтирования для дальнейшей очистки. Для того чтобы осуществлять этот демонтаж, вместе с фильтром инсталлируют запорные краны, перекрывающие поток поступающей на фильтр воды.

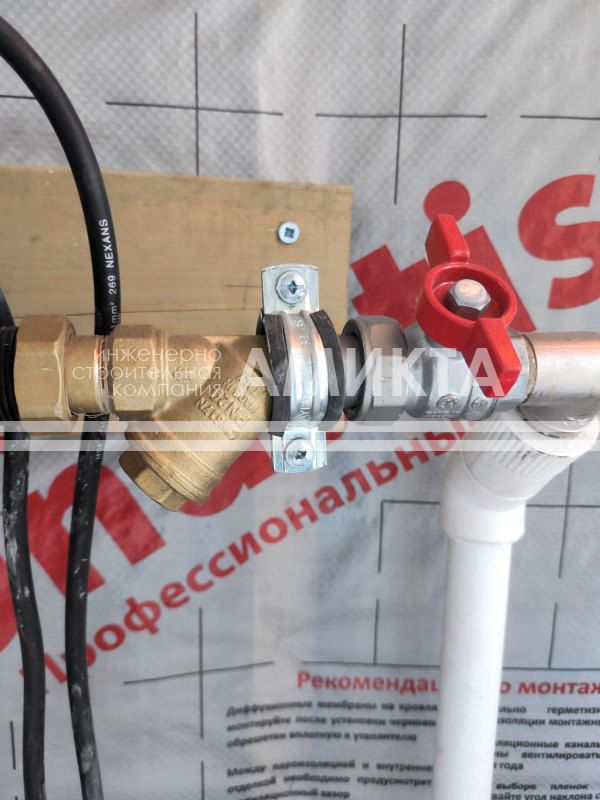

На фото - установка латунного косого сетчатого фильтра и шарового крана с ручкой-бабочкой.
Укладка водяного тёплого пола в ванных комнатах - наиболее оптимальный метод обеспечения в этих комнатах приятного микроклимата. Система напольного обогрева равномерно нагревает воздух, давёт возможность с комфортом ходить в ванной босиком, убыстряет процесс высушивания влаги на полу, что особенно актуально при монтаже душа совместно со сливным трапом, расположенным на одном уровне с полом. Схему укладки контуров теплого пола подбирают путем выполнения температурных и гидравлических расчетов, проводимых на этапе проектирования системы отопления коттеджа.

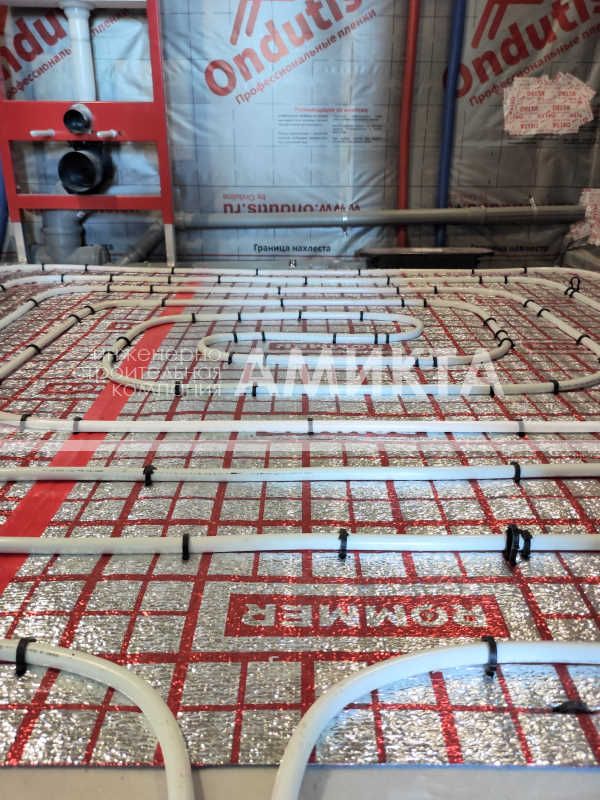

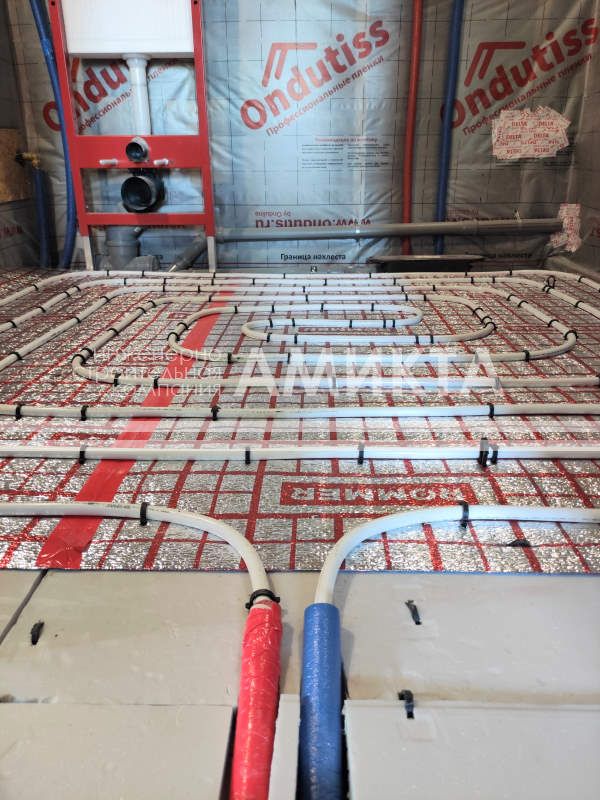

На фото - монтаж напольного обогрев водяным тёплым полом в помещении ванной комнаты.
На фото - показательная демонстрация вхождения трубы с нагретым отопительным котлом теплоносителем в контур водяного теплого пола и вывод трубы с инверсным потоком теплоносителя. Тогда, когда водяной теплый пол эксплуатируется в качестве обогрева не во всех помещениях, а сочетается с традиционным радиаторным отоплением, к помещениям, отапливаемым теплым полом подводятся трубы, скрытые в термоизоляционных напольных матах и кроме того защищенные термоизоляционными трубками. Непосредственно в контуре тёплого пола трубы укладываются без термоизоляционных трубок. Чтобы эти трубы передавали свое тепло только лишь наверх, не прогревая основание дома, под контур теплого пола помещают конструкцию из термоизоляционных матов и экранирующей подложки.

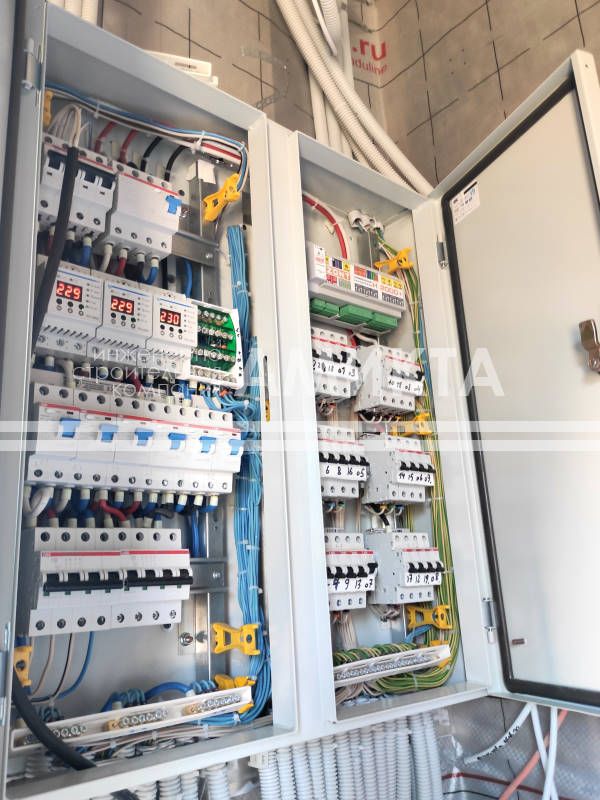

На фото - установка электрощита с установкой настенного модуля и электрощитового оборудования: реле напряжения, автоматических однополюсных и четырехполюсных выключателей, выключателей дифференциального тока с монтированием на комплектные шины на двенадцать модулей.

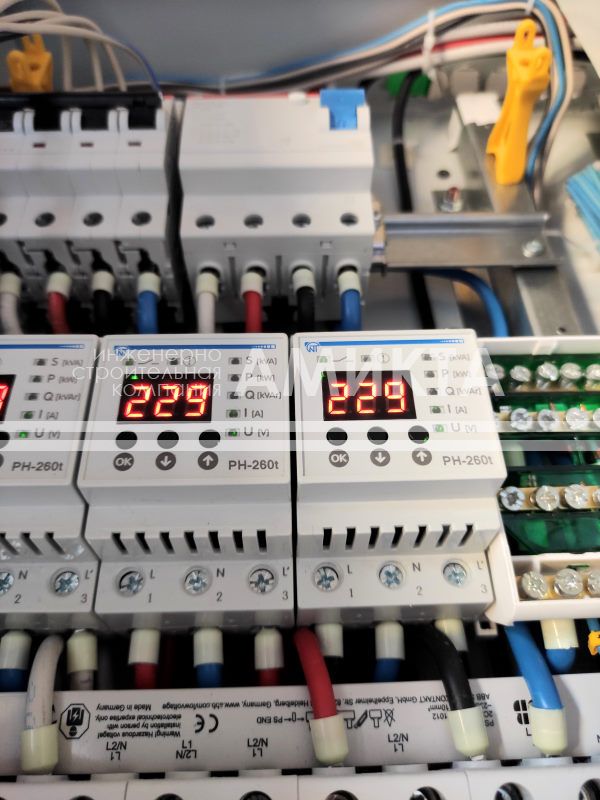

На фото - установка реле напряжения, предназначенных для защищенности оборудования и домашней техники в доме от скачков напряжения, способных осуществлять функции ограничителей расходуемой мощности и использоваться в качестве цифрового мультиметра. На экране реле отображаются параметры потребляемого нагрузкой тока и мощности.

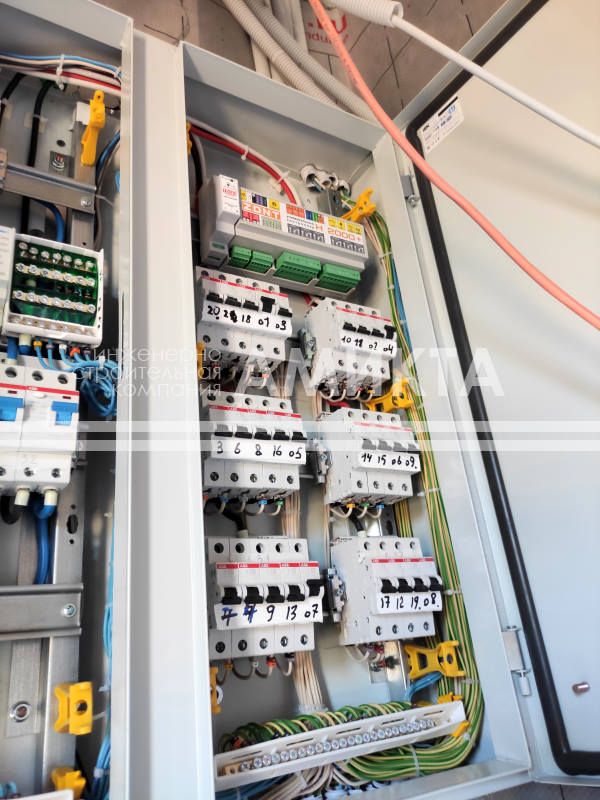

На фото - монтаж в электрощит автоматических однополюсных выключателей, отвечающих за сохранность электросети коттеджа от перегрузок и коротких замыканий. Конструкция каждого такого выключателя представляет собой размещенную внутрь корпуса рабочую схему, дугогасительное устройство (гасящее искру между контактами при размыкании), расцепители и привод. Выбор технических параметров выключателей рассчитывается инженерами исходя из предполагаемой производительности устанавливаемых в коттедже потребителей энергии (бытовой техники, осветительных приборов и т.д.)
