Немного предыстории: Несколько лет назад вся наша команда переехала в новый красивый офис: дизайнеры разработали дизайн-проект, а ремонтно-строительный отдел воплотил в жизнь все задуманное. Офис обживался и наполнялся уютом. Так в этом году очередь дошла до установки кондиционеров.

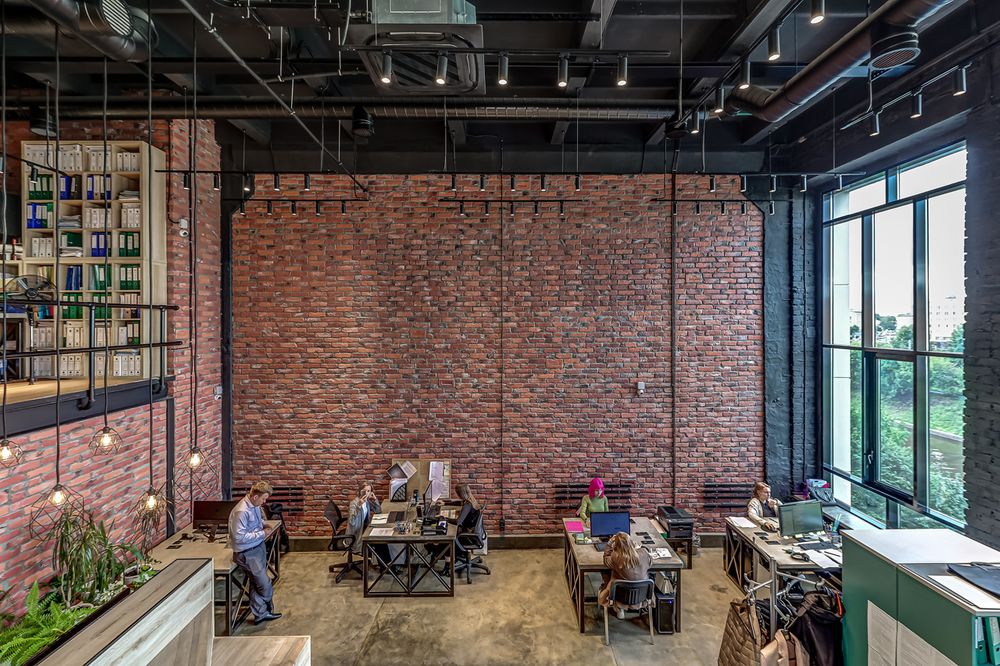

Офис Люксотра. Площадь по полу - 150 м2, Высота потолков - 6.6 м
Конечно, мы подумали о них заранее. И в начале лета они были уже у нас. Заказали кондиционеры у подрядчиков, с которыми сотрудничаем на всех объектах. Сразу обозначим, что установкой тоже всегда занимаются подрядчики.
В офис кондиционеры пришли быстро - выбрали две кассетные сплит-системы. Такие кондиционеры стали самым оптимальным вариантом. Из плюсов также эстетичный вид и равномерное распределения воздуха.
Лето в Петербурге выдалось жарким, установку постоянно переносили, видимо компании не справлялись с объемами. Постоянное ожидание становилось утомительным. Было решено заняться установкой своими силами.
Начало работ
Наш технический специалист изучил все нормативные документы, виды кондиционеров и технологию установки. В общем, досконально разобрался в вопросе.

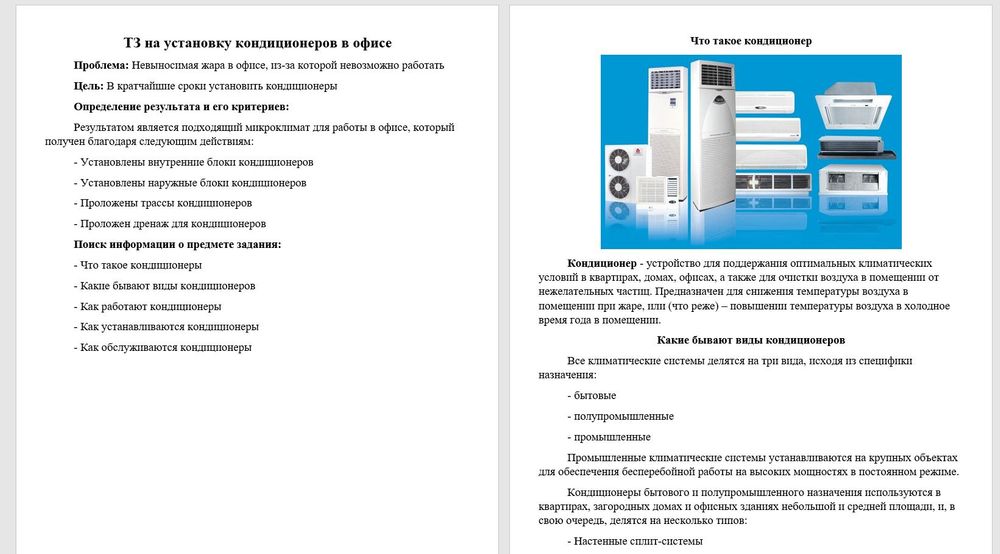

Вместе с дизайнером они сделали все необходимые обмеры. Затем дизайнер начертил схему коммуникаций, а технический специалист составил подробное ТЗ для прорабов и рабочих. Важно было всё согласовать с администрацией здания. И только после начинать работу.
Установка внутренний блоков
Первое, что сделали - защитили пространство офиса от пыли и грязи. Под чутким надзором прораба наши сотрудники дружно подготавливали свои рабочие места.
Следующий шаг - установка внутренних блоков. Для этого понадобилось при помощи профилей смонтировать монтажную систему и при помощи шпилек подвесить кондиционер. Высота потолков в офисе - 6.6 метров, поэтому рабочим приходилось трудится на большой высоте.

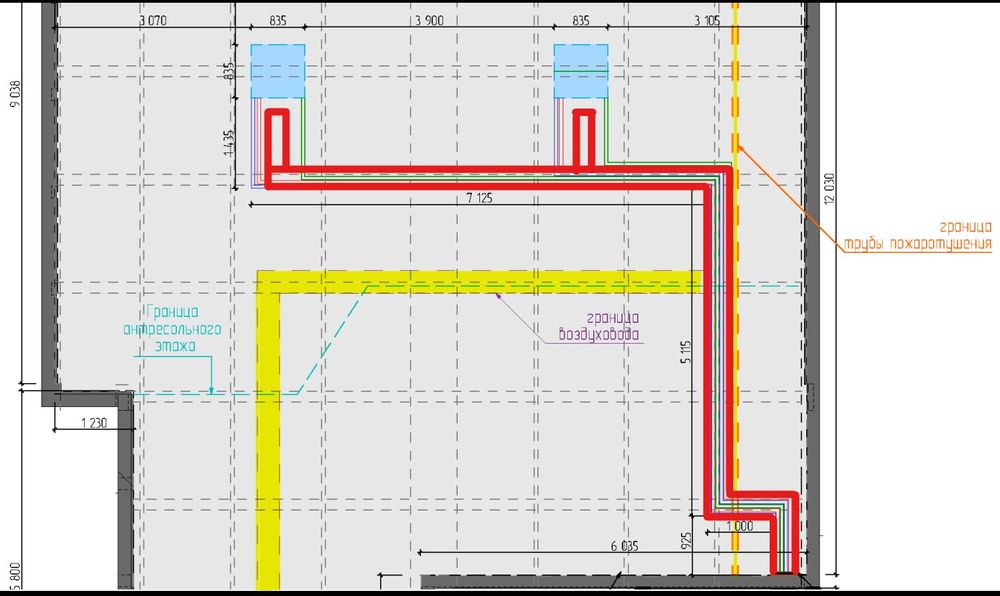

Чтобы смонтировать лоток укладки фреоновых трасс (кабель, который соединяет главный и внутренний блок системы), нужно было обойти трубу воздуховода. Этот момент мы отразили на чертеже.
Прокладка дренажа

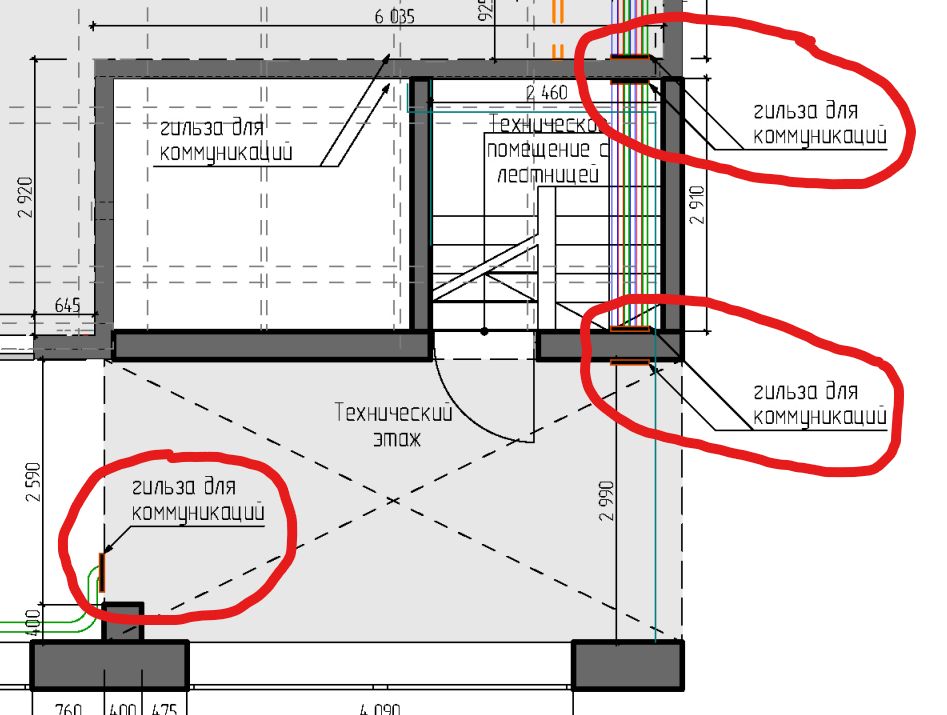

Далее нам было необходимо смонтировать дренаж (или по-простому трубку для отвода конденсата в офисе), а также сделать проходные отверстия для коммуникации и заложить гильзы в соответствии с планом.
Дренаж смонтировали также на лестнице, техническом этаже и коридоре. После прохода трубы дренажа из офиса на лестницу, увеличили уклон так, чтобы труба вышла под лоток.
В коридоре же дренажная труба была подключена к канализации через сифон, в которую в дальнейшем будет стекать конденсат.
В заключение этого этапа был сделан узел прохода коммуникаций на крышу в соответствии с чертежом.
Установка наружных блоков
Внешний блок кондиционеров крепился на крыше. Под него на кровле устанавливали специальный каркас.
Прокладка электрики состояла из следующих работ:
- установка электрощита у входа в офис
- проводка электропитания от электрощита к внутренним, а затем наружным блокам
- проводка электропитания между внутренними и наружными блоками
Медные трассы для фреона проводились между внутренними и наружными блоками кондиционера.
Фреон - техническое название группы фторсодержащих производных насыщенных углеводородов, применяемых в качестве хладагентов.
Далее следовали работы по развальцовке труб и крепежу трубопровода хладагента.

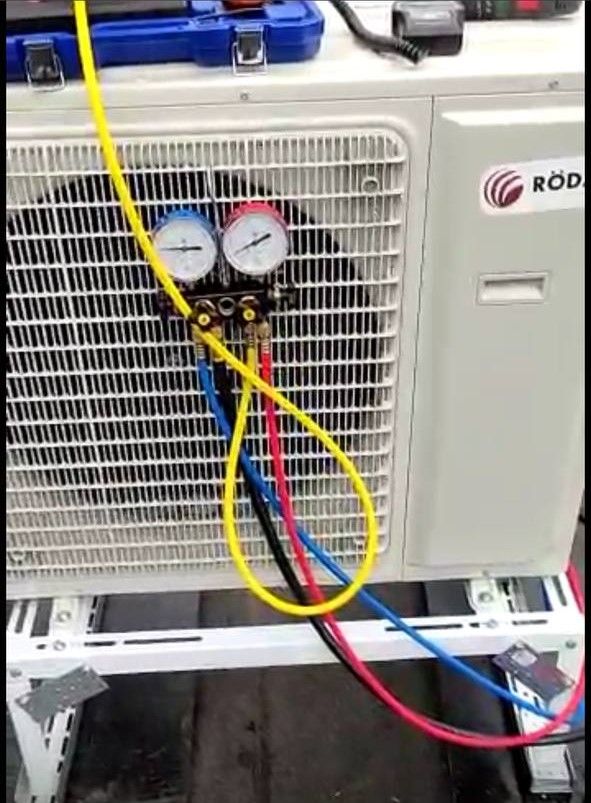

Когда монтаж труб был завершен. Из труб откачивался газ с помощью вакуумного насоса. Трубы проверили на утечку газа.
После того как все было проверено настал черед заправки дополнительным объемам хладагента.
Завершающим этапом стал монтаж трубы хладагента и теплоизоляция трубопровода. Для его прохода через стены необходимо устанавливать гильзы, а также производить заделку отверстий огнестойкой монтажной пеной, чтобы в случае чрезвычайных ситуаций огонь не распространялся по помещениям.
Хотелось бы написать, что всё прошло идеально, но не тут-то было. С первого раза наши сплит-системы не заработали. Перепроверили - все должно работать. Пришлось обращаться в сервисный центр. Оказалась, что мы не сняли специальные заглушки, которые стопорят работы вентилятора. А в инструкции этот момент не указали.
Так у нас появились кондиционеры в офисе. А еще стоит сказать, что кондиционеры пришли в стандартном белом цвете, и чтобы они гармонично вписались в стиль офиса мы покрасили их черной краской.
И, конечно, всех интересуют цены. Покупка самих кондиционеров, покупка расходников, аренда оборудования и работа наших рабочих обошлась нам примерно в 800 тысяч рублей.
