ДИЗАЙНЕР- кто это?) ДИЗАЙН-ПРОЕКТ что это?)
Вопросы и ответыВсе что касается этих вопросов. попробую тут изложить.Коллегам оговорюсь, что этолично мое видение даннойкартины, поэтому строго не судите, грубо не ругайте а лучше дополните необходимой информацией.ТОгда всем будет проще.
1.дизайн-проект-какой он бывает, что в него входит, что это за чудо и, вообще, зачем он нужен))
...проснулась дочка)))буду писать позже..выкладывать картинки)))
2.дизайнеры,инженеры архитекторы - какие они, мы в смысле, бываем (а нас же так много всяких-разных...и у каждого есть свое "название" и свое место в разработке проекта, вместе или по отдельности-мы все работаем над интерьером, то что касается внешней отделки зданий и строительства, я пока не буду рассматривать)
итак..дизайн проект....
бывает он 2х видов, в основном)
эскизный и рабочий
1. Эскизный проект (форпроект)
начинается все с выезда на объект, предварительных обмеров (по договоренности, дизайнер может сделать обмеры на стадии эскиза или использовать информацию от заказчика-план БТИ, допустим..такое тоже бывает) и фотографий "до ремонта"
исходя из этого делает вот этот чертеж:
АИ-1 Обмерный чертеж с приблизительной расстановкой инженерных коммуникаций
(на основе существующих обмеров, плана БТИ или любой другой информации от заказчика)
АИ-2 Варианты планировочных решений.
АИ-3 План расстановки мебели (схематично, без прорисовки элементов мебели).
эти 2 чертежа могут быть совмещены воедино.Делаются они исходя из стандартных размеров мебели и стандартной толщины перегородок (в зависимости от материала, он моет потом и поменяться..главное об этому уведомить Вашего проектировшщика)
АИ-4 * Перспективы помещений, выполненные в программе или от руки.
ну тут все просто,если нужно,то 2-3 помещения на выбор хозяина с визуализацией(приблизительно(!) выбрана мебель и предметы интерьера).Чтоб примерно обозначить стилистику будущего интерьера.Впоследствии часто бывает что все менается..но это уже на стдии рабочего проекта.
иногда сюда добавляются какие-то еще эскизы....допустим, хозяину очень хочется видеть именно ЭТУ плитку в санузле, тогда раскладку (предварительную) дизайнер может включить в эскизный проект ....
вообще на стадии эскизного проекта люди(заказчик и дизайнер) понимают наксолько они друг другу "подходят".Закачзик определяется ЧТО ему нужно от дизайнера,.Дизайнер, в свою очередь, понимает схему работы с заказчиком.Ну и вообще это еще одна возможность подумать нуж-ли вообще вместе работать, нужен ли проект в принципе.
образец эскизного проекта можно посмотреть и скачать тут " target="blank"> (это мой сайт и проект тоже мой, реальный, файл формата pdf ,Acrobat Reader)
выложу сюда все картинки картинки позже...сейчас времени нет

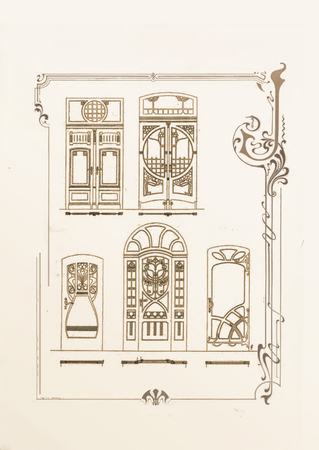

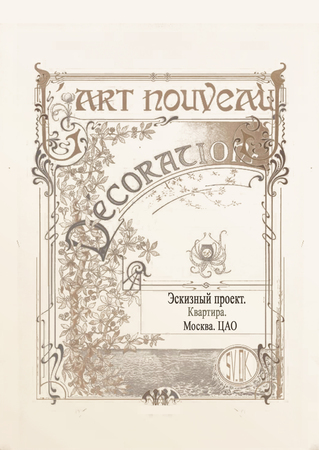

это один из вариантов эскизника (объект был сложный....я сюда на сайт выкладывала гостиную)но подача итоговая как-то так выглядела (тут не все, обмеры вложены не были,тк чертеж был сделан организацией котроая занимается обмерными работами,задача- в стилистике подрать часть мебели, двери и сделать планировку помощения..было много вариантов..в окончательный буклет вошла одна,эскизы и 3d были перенесены на стадию рабочего проекта, тк уже изначально мы знали, что совместно предстоит большая работа над проектом и эскизником все не ограничится)
вот другой вариант эскизника: там на визуализацию заказчиком вбраны 2 помещения- санузел и гостиная
по санузлу решили что 3d не так важно, важнее-раскладка плитки.вот что вышло
2. Рабочий проект (полный дизайн-проект)
АИ-1 Общие даные.
АИ-2 Пояснительная записка.
АИ-3 Обмерный чертеж с привязкой инженерных коммуникаций.
АИ-4 План демонтажа перегородок и инженерных коммуникаций.
АИ-5 План возводимых перегородок с маркировкой оконных и дверных проемов.
АИ-6 План расстановки мебели и оборудования.
АИ-7 План потолка с указанием типа используемого материала, отдельных узлов и сечений.
АИ-8 План размещения осветительных приборов, привязка выпусков освещения.
АИ-9 План выключателей с указанием включения групп светильников.
АИ-10 План размещения электрических розеток и электровыводов с привязкой геометрических размеров.
АИ-11 План пола с указанием: отметки уровня пола, типа напольного покрытия, рисунка и размеров. Разрез конструкции пола с указанием слоев покрытия. (Количество чертежей зависит от уровня сложности).
АИ-12* План размещения электрического подогрева пола с привязкой регулятора.
АИ-13 План размещения санитарно-технического оборудования с привязкой выпусков и приложением монтажных чертежей от производителя.
АИ-14 Развертка стен с раскладкой плитки с указанием размеров, артикула и площади выбранного материала.
АИ-15* Разрез и развертка стен с декоративными элементами. (Количество чертежей зависит от количества декоративных элементов).
АИ-16* Чертежи заказных изделий (выполняется в случае необходимости).
АИ-17 Спецификация дверей с указанием размеров дверных проемов.
АИ-18 Спецификация осветительного оборудования с указанием их типа и мощности и др. специальных требований.
АИ-19 Спецификация электромонтажной арматуры с указанием типа изделия и др. специальных требований.
АИ-20 Спецификация электрооборудования (основные потребители).
АИ-21 Ведомость отделки.
АИ-22 Перспективы помещений, выполненные в программе или от руки.
скачать и посмотреть образцы чертежей можно тут ..но там только чертежи
вкладывать картинки проекта сюда не буду..ибо тема не имеет популярности...
желающим, образец ПОЛНОГО дизайн-ПРОЕКТА интерьера с 3d, чертежами, эскизами и фото вышлю на почту...тк весит он много
также в общий проект входят:
Консультации по выбору мебели, сантехники, напольных, настенных и потолочных покрытий в каждое помещение.
Поездки по салонам и магазинам. Общее количество выездов в течении выполнения проекта определяется совместно с заказчиком, обычно-не более 2х раз в неделю.Без поездок на строй-рынок и в Икею(это мои личные тараканы))))уж не люблю я эти места)
Если есть какие-то еще вопросы-с радостью отвечу)
