Монтаж отопления и водоснабжения в загородном доме
Котельная - помещение частного дома или специально назначенное в помещении место, предназначенное для монтаж основного отопительного оборудования - котлов, водонагревателей, распределяющих теплоноситель гребенок, насосного оборудования, мембранных баков, различных фильтров, запорных и соединительных фитингов и труб, связывающих друг с другом оборудование котельной и объединяющие ее с отопительной системой (радиаторным отоплением, водяным теплым полом или их комбинацией) и системой горячего и холодного водоснабжения. В зависимости от того, какой тип топлива используется отопительным котлом - электричество, природный газ, сжиженный газ из газгольдера либо твердое или жидкое топливо, к помещению котельной и перечню оборудования, входящего в нее, предъявляются различные требования, регламентирующие безопасность эксплуатации инженерных систем. Опытные специалисты всегда владеют актуальными знаниями о нормах и правилах проектирования и установки котельных, выбирая и инсталлируя оборудование так, чтобы строго исполнить все нормы безопасной эксплуатации, обеспечить удобство обслуживания оборудования и учесть все технические нюансы инженерных коммуникаций дома.
На фото - стартовый этап установки котельной, служащей для отопления загородного дома радиаторами и водяным теплым полом, организации коллекторного горячего и холодного водоснабжения.
Существует многообразие технологий строительства современных частных домов. В зависимости от того, из какого материала сооружены стены загородного дом - бруса, дерева, газобетонных блоков, кирпича и т.д., инженеры не только совершают расчеты, связанные с теплопотерями дома, но и выбирают такой вид крепежных материалов, который даст возможность сберечь внешний вид стен и обеспечить возможность без выполнения дополнительных отверстий перемещать расположенное на стенах спецоборудование как в процессе установочных работ, так и при выполнении дальнейших работ по сервисному обслуживанию или усовершенствованию системы. оптимальным вариантом такого крепления, используемого специалистами, считаются стальные крепежные направляющие с болтами быстрого монтажа. Эти направляющие закрепляются на стене в нескольких местах, а монтажные болты обеспечивают фиксацию на профиле оборудования. Монтажные болты могут перемещаться вверх и вниз профилю, что дает возможность менять уровень размещенного оборудования и реализовывать его многократный монтаж и демонтаж. В особенности актуально применение такой методики в домах из бруса, дающих усадку (меняющих высоту и форму стен) в первые годы после возведения дома.
На фото - наглядный показ сборки отопительного оборудования на крепеж Walraven BIS Rapidrail.
Одним из важных элементов котельной является оборудование, предназначенное для прогрева и хранения воды, необходимой системе горячего водоснабжения частного дома - водонагреватель. Существует две модификация бойлеров - автономные водонагреватели и водонагреватели косвенного нагрева. Классические водонагреватели используют для нагрева воды встроенные нагревательные ТЭНы, питаемые с помощью электроэнергии. С учетом ограниченного числа киловатт, доступных индивидуальным домам при присоединении к электросети и достаточно высокой ставки электроэнергии, использование обычных водонагревателей в загородных домах не всегда оправдано. Водонагреватель косвенного нагрева, устанавливаемый в котельной, использующей природный или сжиженный газ, обладает рядом преимуществ перед автономными водонагревателями. Процедура нагрева воды в водонагревателе косвенного нагрева происходит не напрямую, самим бойлером, а косвенно, за счет протекающего через бойлер теплоносителя, доведенного отопительным котлом до нужной системам отопления и горячего водоснабжения температуры. Проходя сквозь бойлер, теплоноситель передает лишь долю своего тепла, вслед за этим следуя к батареям отопления или контурам системы водяного теплого пола. Такая организация горячего водоснабжения делает возможным значительно уменьшить затраты на подготовку горячей воды, по сравнению с автономными электрическими водонагревателями. В летний период, когда загородный дом не нуждается в отоплении, но требует наличия горячей воды в системе водоснабжения, встроенная автоматика котла или настройка отдельной автоматики или элементов управления предоставляет возможность применять котел отопления исключительно для водоподготовки.

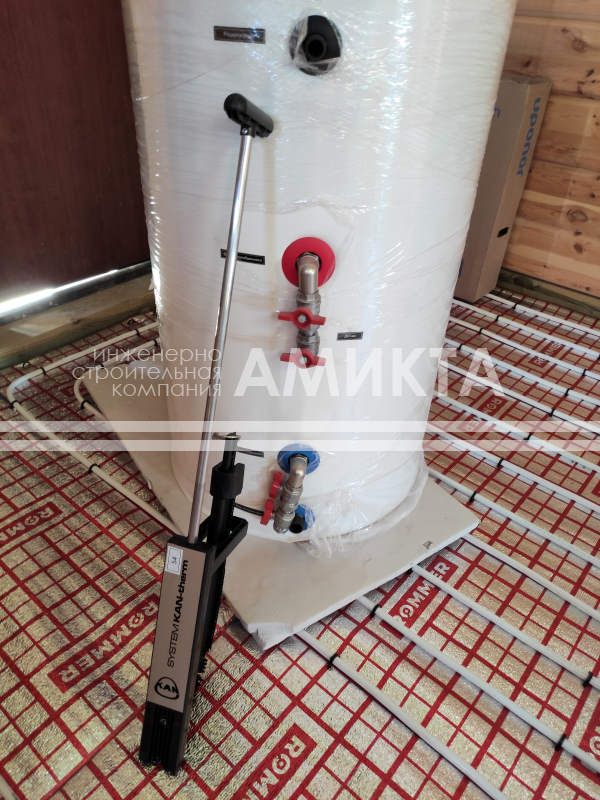

На фото - подготовка к монтажу водонагревателя косвенного нагрева, монтируемого совместно с детектором температуры, передающим данные о показателях нагрева от бойлера отопительному котлу и отвечающей за стабильность давления группы безопасности.
В новых коттеджах водообеспечение устроено по таковому методу: из скважины, колодца или магистрали вода доставляется на узел ввода (сочетание оборудования, рассчитанного для формирования напора и очистки), впоследствии распределяясь на два потока. Один из них без нагрева подается на распределительные коллекторы холодного водоснабжения, второй - поступает к водонагревателю или другому оборудованию, отвечающему за нагревание воды и, доведенный до необходимых температурных показателей, в свою очередь поступает на распределительный коллектор горячего водоснабжения. Сами коллекторы представляют собой металлические цельные конструкции с одним впускным каналом и определенным, равным числу точек использования воды, количеством выходов. На каждом таком выходе размещается управляющий элемент, позволяющий усиливать, ограничивать или целиком блокировать поток воды. Для удобства эксплуатации эти регуляторы оснащены поясняющими ярлыками.
На фото - установка распределительных никелированных коллекторов холодного и горячего водоснабжения 3/4"/3/4"х3, связанных с бесшовными трубами водоснабжения, экранированными теплоизоляционными трубками. Для слива воды на коллекторы установлены латунные шаровые краны.
Аналогично организации сегрегации через коллектор воды в системе горячего и холодного водоснабжения функционируют и распределительные коллекторы теплого водяного пола и радиаторного отопления - на вход в каждый коллектор поступает теплоноситель, который затем распределяется по выходам коллектора. Количество этих выходов на распределительном коллекторе теплого пола равняется количеству контуров в системе теплого водяного пола, а число выходов на коллекторе радиаторного обогрева - числу радиаторов в системе. Различием коллекторов системы отопления от коллекторов водоснабжения является присутствие входов, по которым подаются обратные потоки теплоносителя, ранее прошедшие сквозь отопительную систему, передавшие свое тепло через панели радиаторов или теплый водяной пол, и после выхода из коллектора вновь направляемые к котлу отопления для нагрева. Регулирующие устройства у каждого выхода распределительного коллектора предоставляют возможность управлять потоком теплоносителя, усиливая его, ослабляя или перекрывая в полном объеме. Для гидравлической и тепловой балансировки системы отопления эти элементы оборудованы расходомерами - прозрачными колбами с нанесенной мерной шкалой.

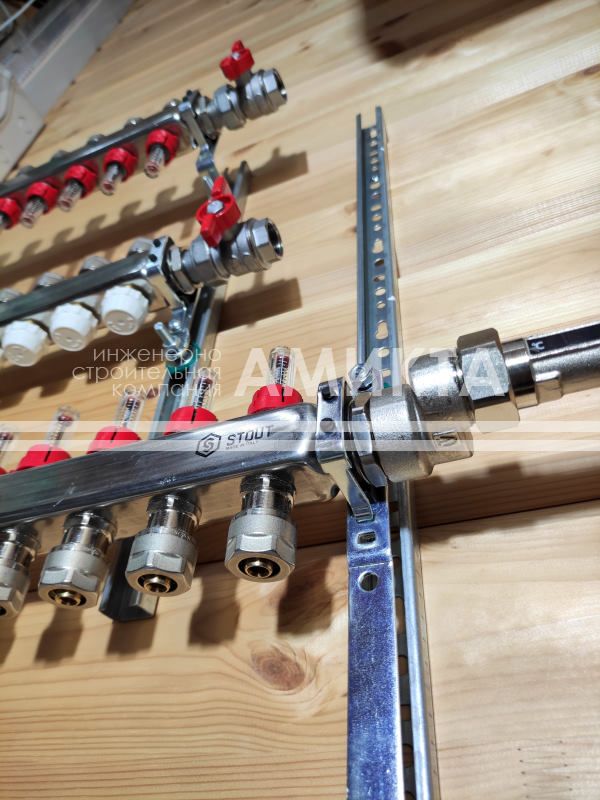

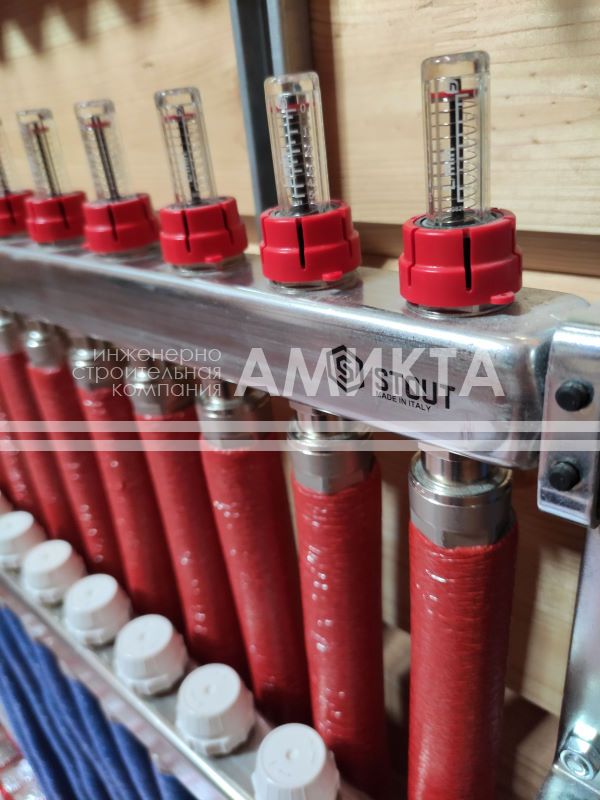

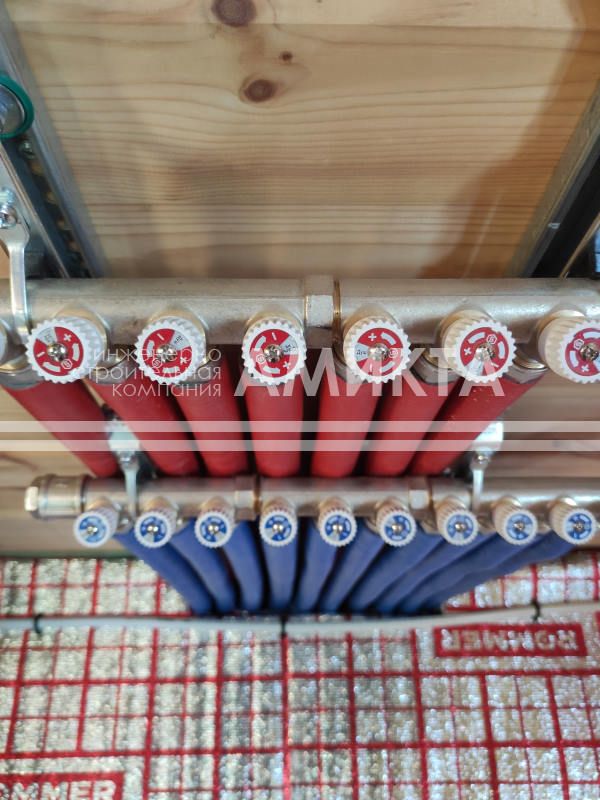

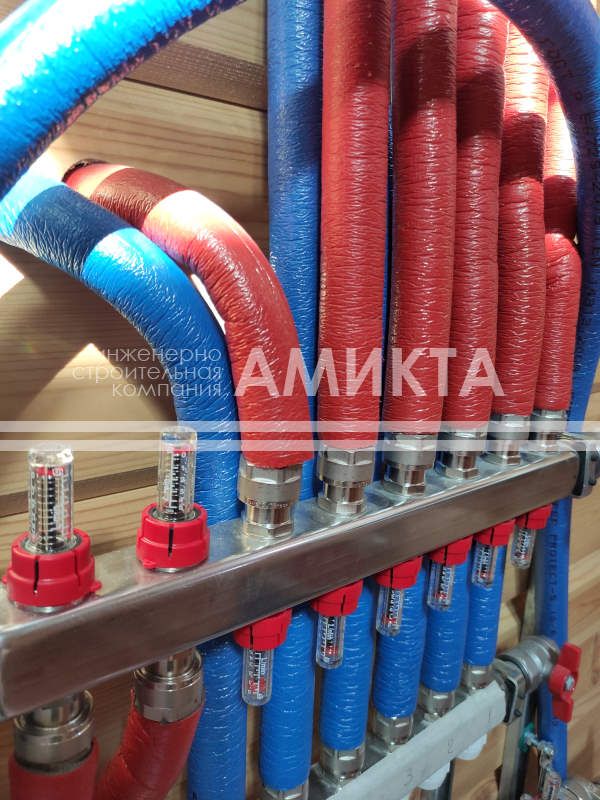

На фото - сборка распределительного коллектора 1х3/4 на 11 выходов для водяного теплого пола на первом этаже дома и распределительного коллектора 1х3/4 на 8 выходов, отвечающего за радиаторы на втором этаже. Совместно с коллекторами монтированы латунные шаровые краны 3/4"ВР-НР, концевые фитинги с дренажным вентилем и неавтоматическим воздухоотводчиком, автоматические поплавковые воздухоотводчики, футорки, ниппели и эксцентрики.
Для единовременного отопления загородного дома радиаторами и теплым водяным полом отопительная система должна обеспечивать два режима прогрева теплоносителя: теплоноситель для системы радиаторного обогрева (высокотемпературной системы) должен быть нагрет до 70-80°C, а тёплый водяной, как низкотемпературная система, нуждается в теплоносителе с температурой, не превышающей 40°C. Осуществлять такую разницу в температурах помогает особое устройство - насосно-смесительный узел. Насосно-смесительный узел монтируется совместно с распределительным коллектором водяного теплого пола и отвечает за перемешивание горячего теплоносителя радиаторного отопления с инверсным потоком уже охлажденного теплоносителя, возвращающегося в котельную для нагрева, таким образом, чтобы подавать на вход коллектора теплого пола теплоноситель необходимой температуры.

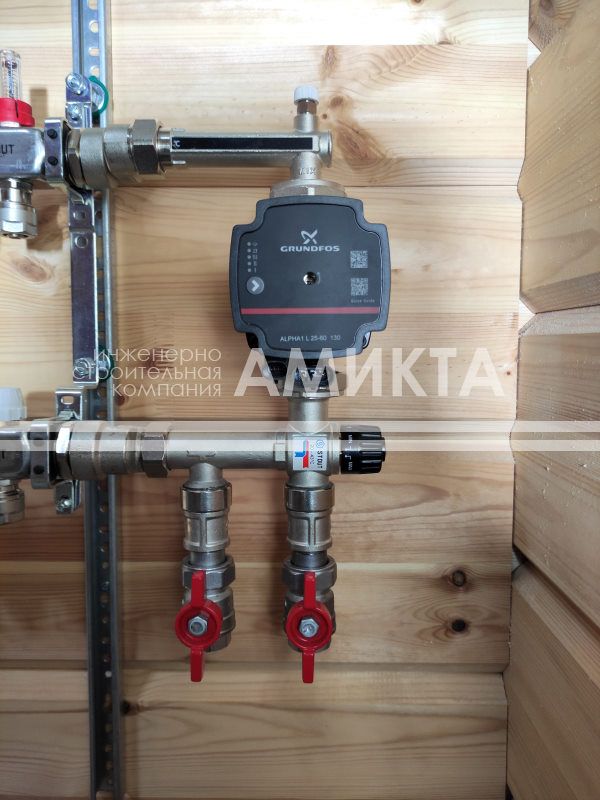

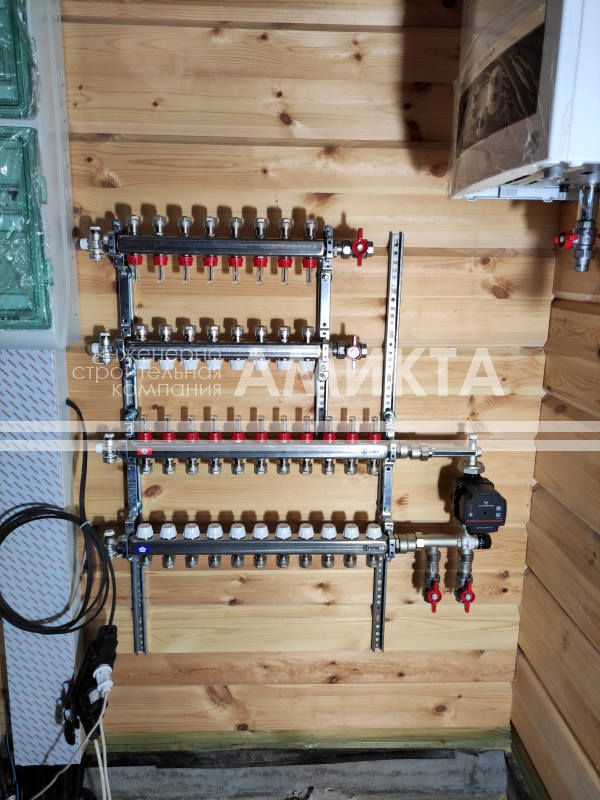

На фото - сборка насосно-смесительного узла со встроенным термостатическим клапаном 20-43°C и циркуляционного насоса.
Вода в системах ГВС и ХВС и теплоноситель в отопительной системе - это жидкости, и они, как и абсолютно любые остальные жидкости, имеют свойство менять свой объем при нагреве или охлаждении. Поскольку вода и теплоноситель перемещаются в замкнутой системе (внутри трубопровода, приборов и т.д.), необходимым требованием для сохранения оборудования в котельной является установка устройств, призванных уравновешивать появляющееся при нагреве расширение теплоносителя или воды - особых мембранных баков. Монтирование расширительных мембранных баков необходима в абсолютно любой системе, использующей жидкость, и служит необходимой мерой, призванной обезопасить оборудование от обусловленных возрастающим давлением деформаций.

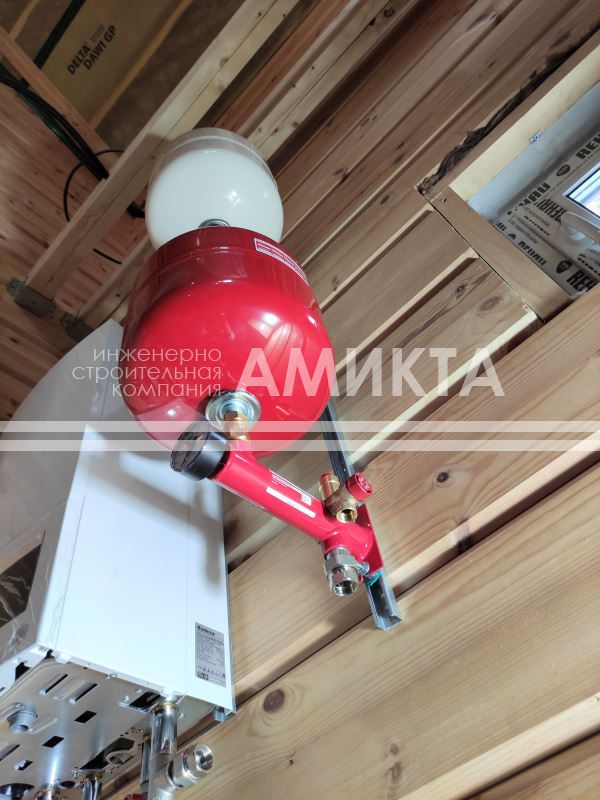

На фото - установка расширительных баков систем водоснабжения и отопления с размещением на монтажных консолях.
В частных коттеджах максимальной популярностью пользуется разводка инженерных коммуникаций на уровне чернового пола, с последующей заливкой их цементной стяжкой (для первого этажа) или укрыванием в слое сухой стяжки (для второго этажа с ограничениями по нагрузке на межэтажные перекрытия). Такой способ разводки трубопровода отопления и водоснабжения дает возможность осуществить коммуникации незаметными, исключив расположение трубопроводов по стенам комнат или на уровне плинтусов. Бесспорно, замоноличивание труб требует гарантии полной герметичности систем и исключения размещения внутри толщи стяжки всяких разъемных соединений или управляющих элементов. Еще на этапе составления проекта подбирается такой метод прокладывания инженерных коммуникаций, который подразумевает расположение всех стыковочных элементов только над слоем впоследствии залитой стяжки - непосредственно у узла подключения радиаторов, у коллекторов тёплого водяного пола, отопления или водоснабжения, водорозеток и т.д. Для монтажа традиционно используют бесшовные трубы, поставляемые в многометровых бухтах, дающих возможность их укладки непрерывным контуром или трассой. Вдобавок в безусловном порядке требуется проводить ряд тестирований перед залитием пола стяжкой, подвергая трубы воздействию повышенного давления, существенно превышающего нормальные рабочие показатели системы.

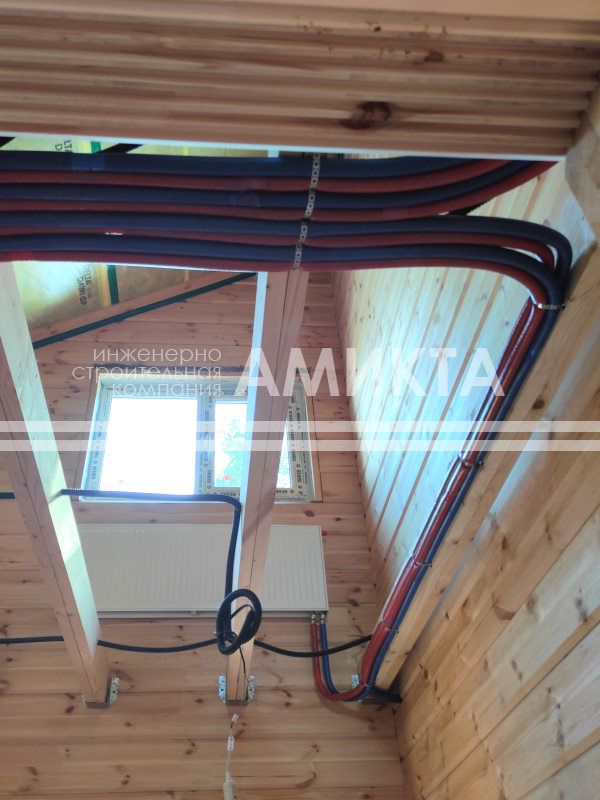

На фото - монтаж труб радиаторного отопления, труб, идущих к контурам теплого водяного пола и к местам монтирования сантехнических приборов и оборудования, защищенных от теплопотерь и физических деформаций теплоизоляционным вспененными полиэтиленом красного (для подающих линий радиаторного отопления, теплого пола и горячего водоснабжения) и голубой (для возвратного потока теплоносителя системы отопления и холодной воды) цвета.
При разводке труб горячего, холодного водоснабжения и водоотведения специалисты применяют метод скрытого монтажа, дающий возможность установить сантехнические приборы (краны, унитазы, трапы и т.д.) таким образом, чтобы в полном объеме скрыть разводку труб за финишной отделкой (как на полу, так и на стенах), оставив в доступе только лишь места подключения финишных компонентов. На концах труб водоснабжения, зафиксированных вертикально на стенах, устанавливаются специальные угловые фитинги - водорозетки, представляющие из себя соединительный элемент со стандартизированным разъемом, позволяющим подсоединить абсолютно любой смеситель, кран, душ, стиральную, посудомоечную машину или любое прочее оборудование. Универсальность водорозеток даёт возможность не принимать в расчет при планировании конкретную модель монтируемых на нее сантехнических приборов или оборудования, оставляя полную свободу выбора чистовой сантехники на этапе дальнейших отделочных работ.

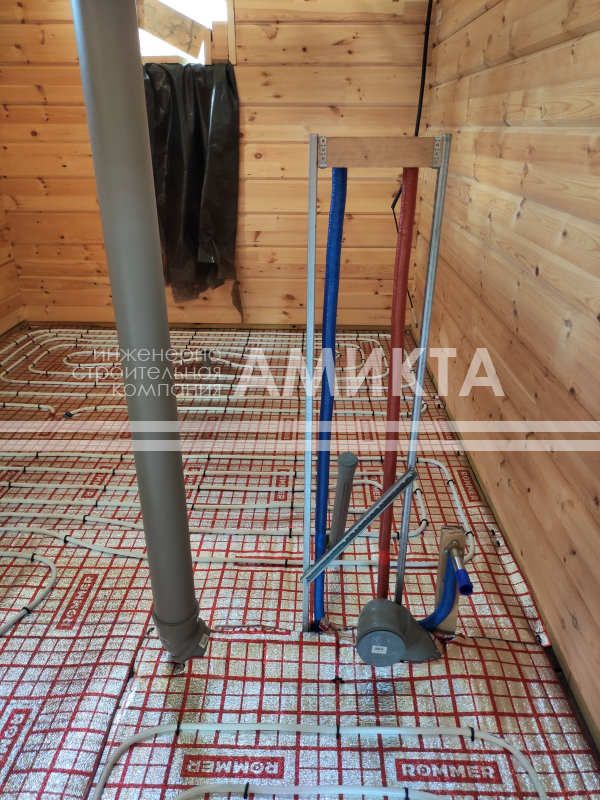

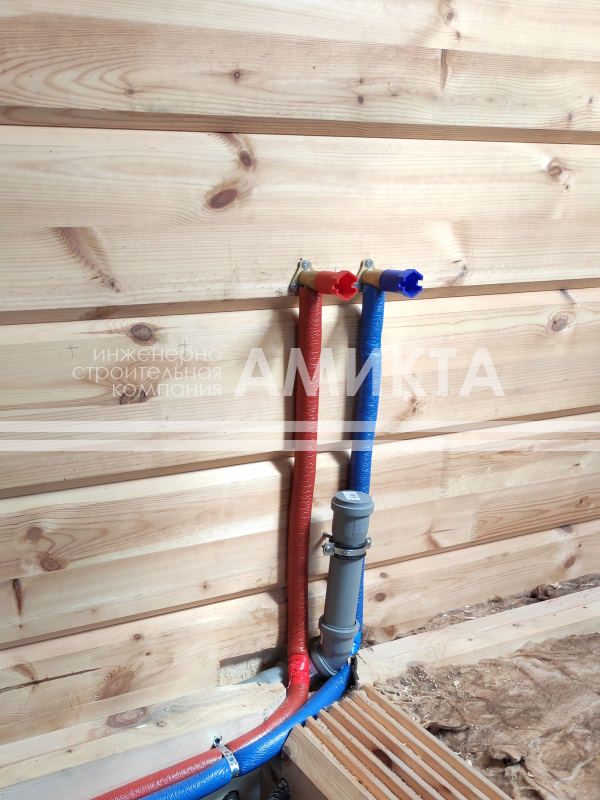

На фото - установка водоснабжения и канализации с разводкой труб водоснабжения, канализационных труб и водорозеток с последующим размещением проложенных по полу труб в слое теплоизоляции и цементной стяжки.
Поскольку обычно работы по сборке инженерных систем выполняются на том этапе строительства частного дома, когда уже готов его «теплый контур», но при этом, нередко, не возведены все внутренние перегородки и перекрытия, квалифицированные инженеры используют всевозможные временные конструкции, дающие возможность закрепить оборудование на местах будущего расположения стен или перегородок.
На фото - сборка водорозеток на временных конструкциях, собранных из прочного монтажного профиля.
В зависимости от тепловых потерь загородного дома, определяемого материалом, из которого выполнены стены, основание и крыша, типа и толщины теплоизоляции, мест размещения окон, дверей и даже расположения помещений, квалифицированные технические специалисты выбирают наиболее подходящий способ обогрева, призванный при любых погодных условиях обеспечить дом теплом и поддерживать в нем комфортный микроклимат. Большинство инженерных компаний может предложить как отопительные системы, выполненные только лишь за счет водяного тёплого пола, инсталлируя при необходимости компенсации тепловых потерь в определенных областях добавочные линии теплого пола с увеличенной температурой теплоносителя либо корректируя шаг и схему его укладки, так и комбинированные системы отопления, в которых водяной теплый пол используется одновременно с радиаторным отоплением или установленными на уровне чистового пола встроенными конвекторами.

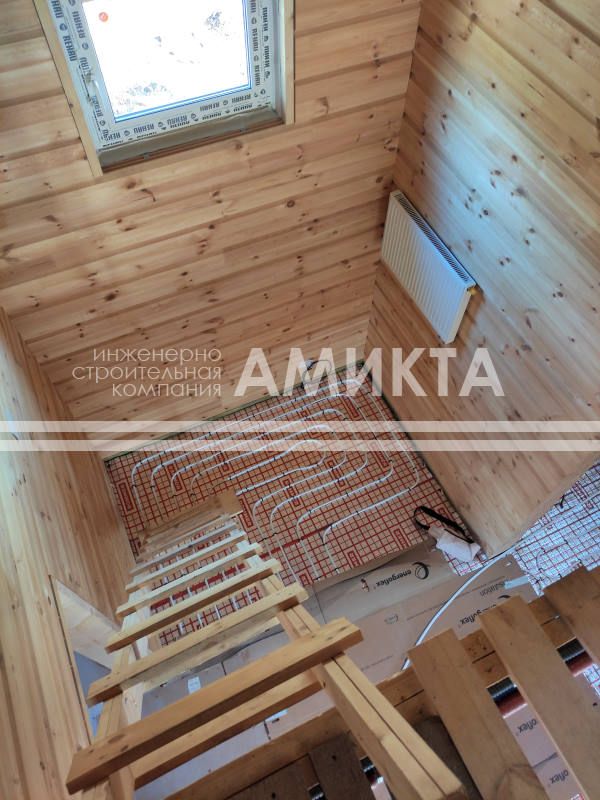

На фото - совместный монтаж водяного теплого пола и панельных радиаторов отопления.
Теплый водяной пол можно прямолинейно назвать наилучшим вариантом отопления частного дома. Система водяного напольного обогрева дает возможность гарантировать в абсолютно любом помещении приятный микроклимат, создавая естественную конвекцию воздуха и исключая за счет более низкой, чем в радиаторах отопления, температуры теплоносителя, процесс нагрева пыли и возникающей впоследствии сухости воздуха.

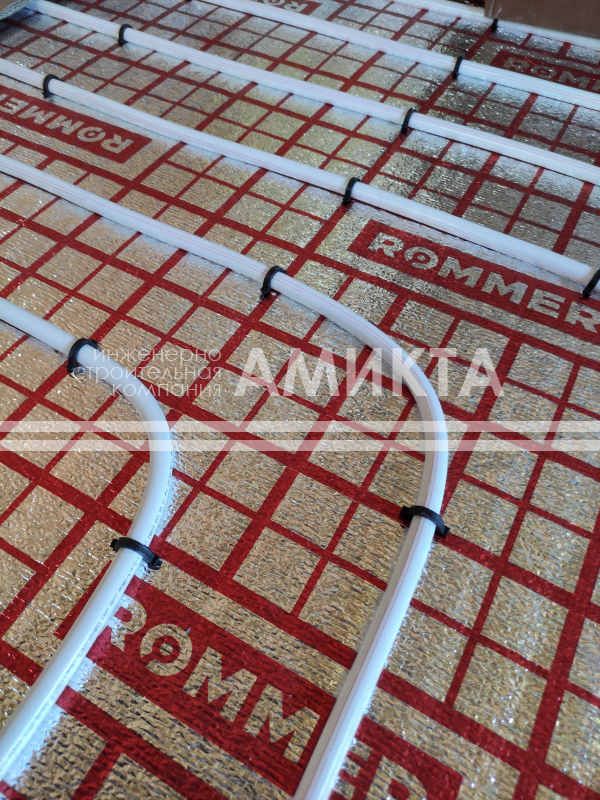

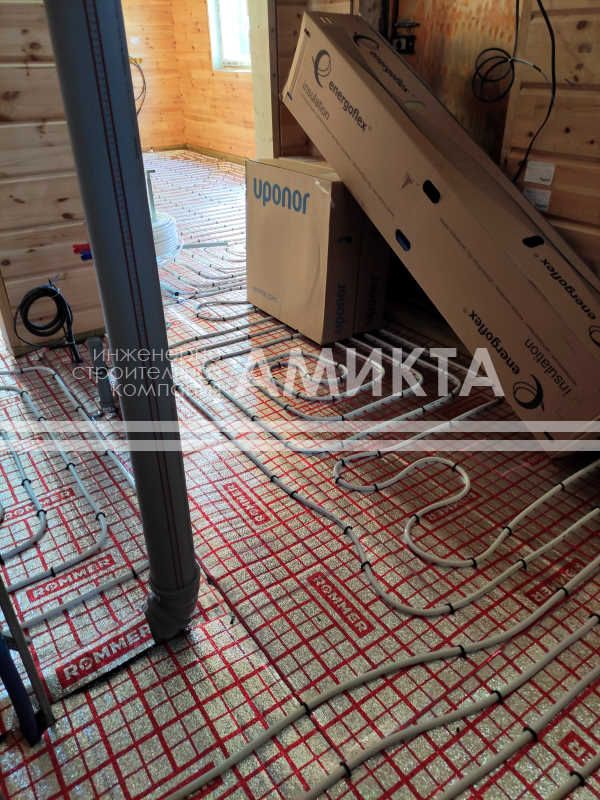

На фото - сборка тёплого водяного пола из труб, зафиксированных на теплоизоляционных матах из экструдированного пенополистирола и экранирующей подложки такерными скобами.
Монтаж теплого водяного пола в ванных комнатах загородного дома даёт возможность вывести комфорт проживания на очень высокий уровень. Поддерживая в контурах теплого пола, размещенных в ванных, чуть более высокие значения температуры, чем в системе теплого пола в остальных помещениях дома, можно достичь максимально приятную температуру внутри ванной комнаты и ускорить процесс высыхания влаги в помещении. Используя новейшие способы установки теплого пола в сочетании с монтажом скрытой системы водоотведения с трапами и гидрозатворами, инженеры имеют возможность монтировать теплый пол даже в зоне душевой.
На фото - установка теплого водяного пола, систем водоснабжения и канализации в помещении ванной комнаты.
