Конструкции в АРХИТЕКТУРЕ
Для всех, кто интересуется архитектурой и хочет рассказать о ней детям - предлагаю знакомство с темой взаимосвязи конструкции и архитектуры. Ни для кого не секрет, что архитектура не мыслима без точных расчетов, значит архитектор должен уметь правильно выбрать (или придумать) вид конструкции, который удовлетворял бы по всем параметрам.

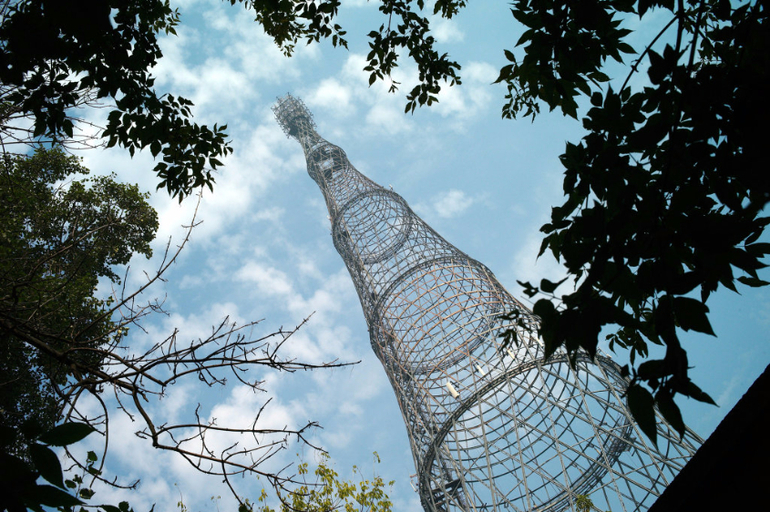

Попробую это рассказать на примере Шуховской башни, которая входит в число семи архитектурных шедевров русского авангарда.
Позволю сделать уточнение, что башня носит название Шуховская в честь своего создателя - Шухова Владимира. Это инженер, архитектор, которому благодаря точным расчетам удалось реализовать почти все свои объекты. А их было немало.
Башня построена в Москве на улице Шаболовка в1922 году. Первоначально ее высота задумывалась выше Эйфелевой башни, но гражданская война наложила свой отпечаток - дефицит металла позволил осуществить проект высотой около 148м. Но и в таком виде Шуховская башня долгое время оставалась наиболее высоким сооружением в стране.
Если присмотреться, то сегменты башни кажутся кривыми, но на самом деле они составлены из прямых стальных стержней. Мы обязательно это проверим опытным путем!
Новаторская для своего времени гиперболоидная конструкция, выполненная в виде несущей стальной сетчатой оболочки позволяет потокам воздуха свободно проходить сквозь сегменты, а ведь ветер - главная опасность для высоких сооружений.
Еще одно важное преимущество конструкции в ее прочности при минимальных затратах материала.
Именно сочетание триады простых правил архитектуры - польза, прочность, красота позволили сооружению стать шедевром архитектуры.
В XXI веке шуховские сетчатые оболочки стали главным средством формообразования авангардных зданий, включая небоскрёбы. Сетчатые оболочки позволяют создавать сооружения очень сложной формы, и поэтому их используют в своем творчестве такие всемирно-известные архитекторы как Норман Фостер, Френк Гери, Сантьяго Калатрава и др.
Сегодня я вам хочу предложить воспроизвести гиперболоид Шухова и проверить конструкцию на прочность.

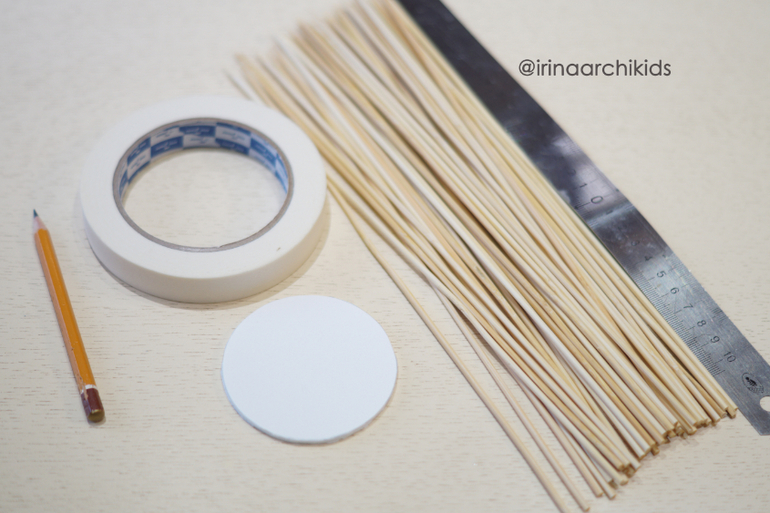

Итак, для опыта вам понадобятся: Кусок пенокартона (его можно заменить гофрокартоном или двумя бабинами малярного скотча), шпажки (например ), линейка, карандаш и книги для опыта с нагружением.

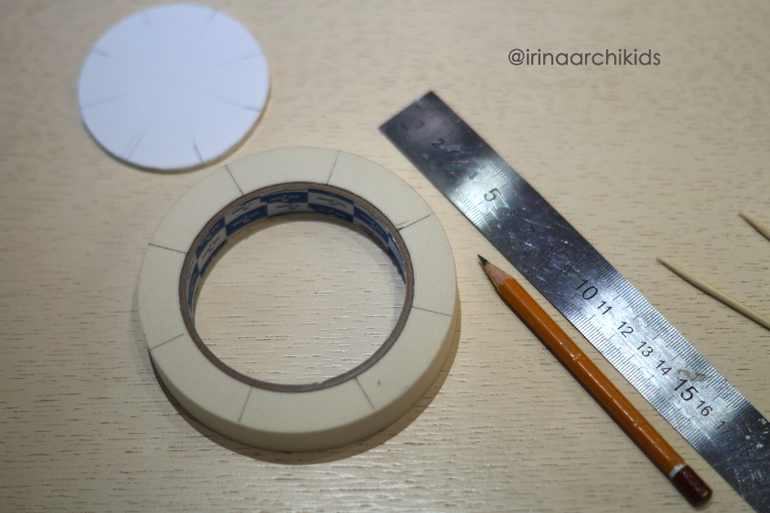

Из пенокартона (или гофрокартона) вырезаем две окружности - диаметр может быть одинаковым, а можно верхнюю окружность сделать меньше. В нашем примере размер окружностей соответственно 11 и 7 см. Если вы используете скотч - то вырезать ничего не нужно.
Размечаем окружности на 8 равных частей.

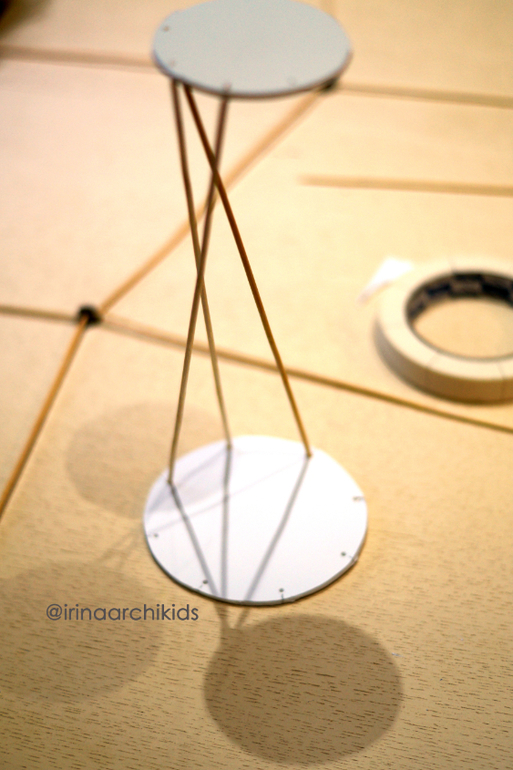

Далее нам нужно вставлять шпажки в нижнее основание на месте разметки. В верхнюю окружность вставляем со смещением - в нашем примере мы смещали на три точки.
Вот на фото вроде бы понятно.

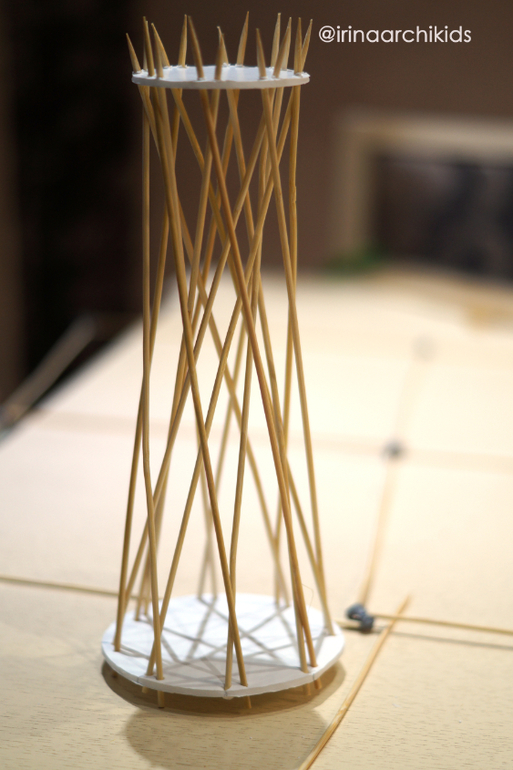

В итоге получилась вот такая конструкция
Затем нужно аналогичным образом выстроить конструкции в другом направлении. С таким же смещением относительно верхней окружности.

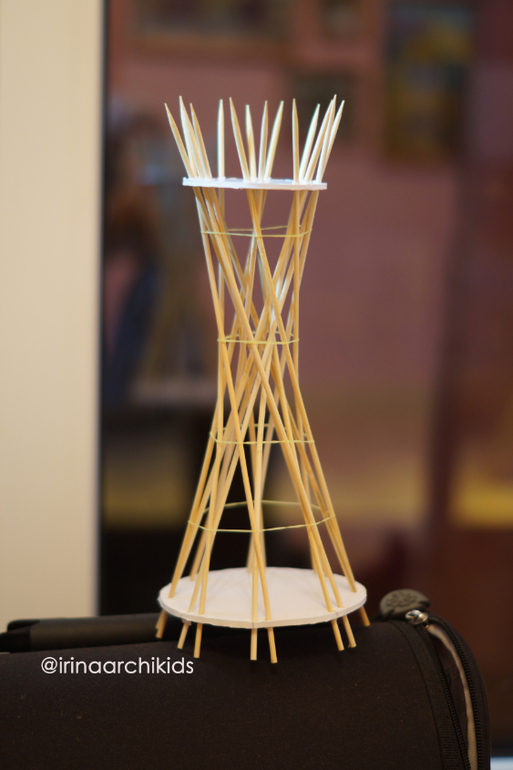

Вот что должно получиться
Конструкция кажется немного вогнутой, хотя построена она исключительно из прямых элементов.

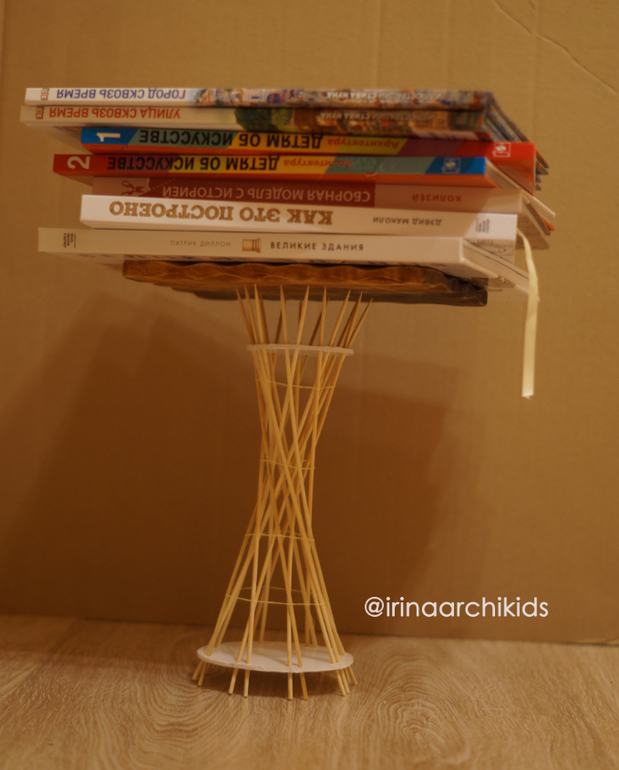

Позже мы решили проверить жесткость конструкции и нагрузили ее книгами.
Вот такой вес она выдержала. Если бы спицы были металлические, а не деревянные, то думаю можно было бы грузить и дальше.
После опыта гиперболоид приобрел еще более вогнутый вид
Делитесь своими гиперболоидами в комментариях. И надеюсь теперь это слово не такое страшное, как казалось)
А еще : Прогуляйтесь по городу, в котором живете, наверняка вы встретите гиперболоидные конструкции в водонапорных башнях, в телевышках. Делитесь фотографиями тут! Будет очень интересно посмотреть на архитектуру вашего города!
