Вся правда об электронных тестах на беременность
Многие десятилетия женщины использовали традиционные тесты на беременность - бумажные полоски, на которых после некоторых манипуляций проявляется одна или две линии. В последнее время стали популярны электронные тесты, представляющие собой мини-компьютеры. Правда, разборка гаджета вызвала у инженеров недоумение.
В августе пользователь Twitter с ником @CrunkComputing написал, что после нескольких положительных бумажных тестов на беременность по цене примерно $0,2 за штуку его жена захотела дополнительно удостовериться в результате. Для этого она купила электронный тест за $12. После этого инженер решил разобраться, как работает устройство. Выяснилось, что это по сути тот же бумажный тест, но с выводом информации на экран.
Техноблогер @Foone приобрёл такой же тест, разобрал его и в деталях изучил, сделав несколько интересных выводов.

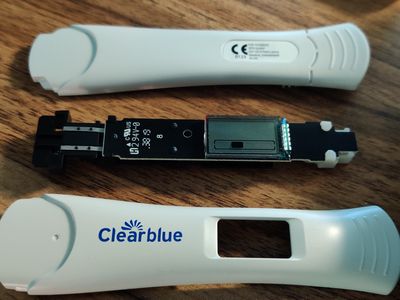

Внутри пластикового корпуса оказалась небольшая батарейка типа CR1616 3V, плата и миниатюрный дисплей.

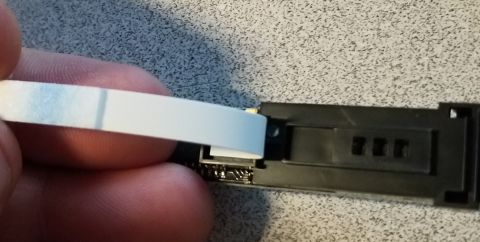

Принцип работы продвинутого электронного теста оказался максимально прост. Под бумажной полоской располагается три светодиода и два фотосенсора. Сначала загораются крайние светодиоды, а затем центральный, а после этого в обратном направлении. Фотосенсоры считывают падающий на них свет, который меняется в зависимости от того, одна полоска или две на бумажке. На основе полученных результатов на экран выводится соответствующее уведомление. В результате люди переплачивают только за надпись на экране, но никак не за большую точность, как многие считают.
Интересно, что в тесте используется микроконтроллер Holtek HT48C06 с 64 байтами оперативной памяти, работающий на частоте 4 или 8 МГц. Несмотря на размеры, это достаточно производительный чип. По словам блогера, он сравним по мощности с оригинальными компьютерами IBM.
Инженер отметил, что версию контроллера HT48C06 нельзя перепрограммировать для запуска других программ, но при желании его можно заменить на другой с такой возможностью. Он предположил, что в таком случае на тесте для беременности удастся даже запустить оригинальный DOOM, но ограниченные возможности дисплея и отсутствие устройств ввода делают эту затею бессмысленной.
